공장 장착 이더넷 옵션이 있던 GK420d

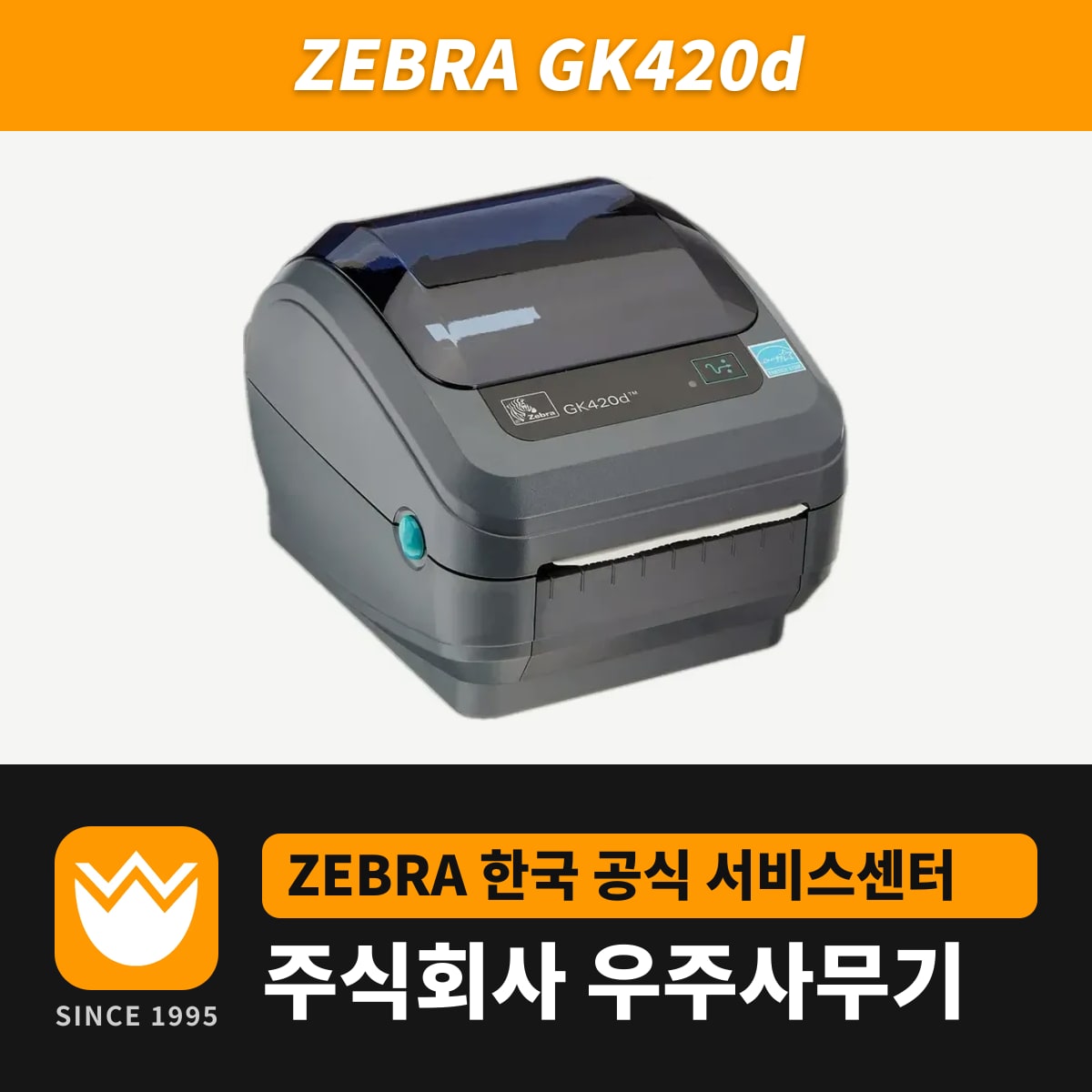

GK420d는 리본 없이 감열 용지에 203dpi로 인쇄하는 4인치 데스크톱 프린터입니다. 기본 포트는 USB·RS-232·IEEE 1284.4 병렬이고, 공장에서 ZebraNet 10/100 내장 프린트 서버를 넣은 이더넷 모델은 시리얼·병렬 포트 대신 랜 포트가 들어가 USB와 이더넷만 남습니다.
프린트 서버가 들어간 GK420d는 ~WL 명령을 보내면 네트워크 설정 라벨을 한 장 더 출력하고, FEED로 출력하는 일반 설정 라벨 아래쪽에도 IP 주소가 나옵니다. IP를 웹 브라우저 주소창에 입력하면 설정 화면이 열립니다.
RJ-45 포트 표시등으로 보는 랜 연결 상태
CAT-5 등급 이상의 UTP 랜선을 꽂으면 RJ-45 커넥터의 초록·호박색 표시등 2개가 연결 속도와 송수신 상태를 알려 줍니다.
| 표시등 | 상태 |
|---|---|
| 둘 다 꺼짐 | 랜 연결 없음 |
| 초록 | 100Mbps 연결 |
| 초록 + 호박색 깜박임 | 100Mbps 연결, 데이터 송수신 중 |
| 호박색 | 10Mbps 연결 |
| 호박색 + 초록 깜박임 | 10Mbps 연결, 데이터 송수신 중 |
9핀 시리얼·25핀 병렬 케이블 호환
GK420d의 9핀 시리얼 포트는 제브라 표준인 널 모뎀(크로스) 케이블과, EPL을 사용하던 옛 DCE 프린터용 직결 케이블을 둘 다 꽂아 쓰도록 만든 포트입니다. 옛 프린터를 GK420d로 바꿀 때 시리얼 케이블을 그대로 옮겨 꽂는 것을 염두에 둔 설계입니다.
병렬 케이블은 PC 쪽 DB-25, 프린터 쪽 센트로닉스인 IEEE 1284 A-B 규격입니다. 초기 G 시리즈는 양쪽 모두 DB-25인 A-A 케이블을 사용했으므로 옛 케이블을 옮겨 꽂기 전에 커넥터 모양부터 확인합니다.
외부 거치대의 큰 롤
제브라는 G 시리즈용 외부 용지 거치대를 따로 내지 않았고, 큰 롤은 뒷면 팬폴드 투입구로 공급합니다. GK420d 모터는 2800 시리즈 데스크톱보다 토크가 30% 크지만, 큰 롤은 처음 돌기 시작할 때 관성이 가장 커서 모터가 멈출 위험이 있습니다. 외부 롤로 인쇄할 때는 인쇄 속도를 낮추고, 롤이 본체에 닿거나 본체가 끌려 들리지 않게 거치대를 설치합니다.
ZD421d 모듈 슬롯과 ZD621d 기본 포트
GK420d 판매는 아시아태평양에서 2021년 12월 31일에 먼저 끝났고, 북미·유럽·중남미는 2022년 1월 31일이 마지막이었습니다. 제브라 서비스·지원은 아시아태평양 2025년 2월 28일, 다른 지역 2025년 4월 30일에 마감됐습니다.
지정 후속 ZD421d는 USB가 기본이고, 이더넷과 RS-232 시리얼은 뒷면 모듈 슬롯 1개에 둘 중 하나만 끼웁니다. 랜과 시리얼 저울을 한 대에 같이 물려야 한다면, GK420d 이더넷 모델에도 없던 이 조합이 기본인 ZD621d(이더넷·시리얼·USB 기본)를 고릅니다. 드라이버와 사용 설명서는 GK420d 다운로드 페이지에서 받습니다.
