덮개와 함께 접히는 리본 캐리지

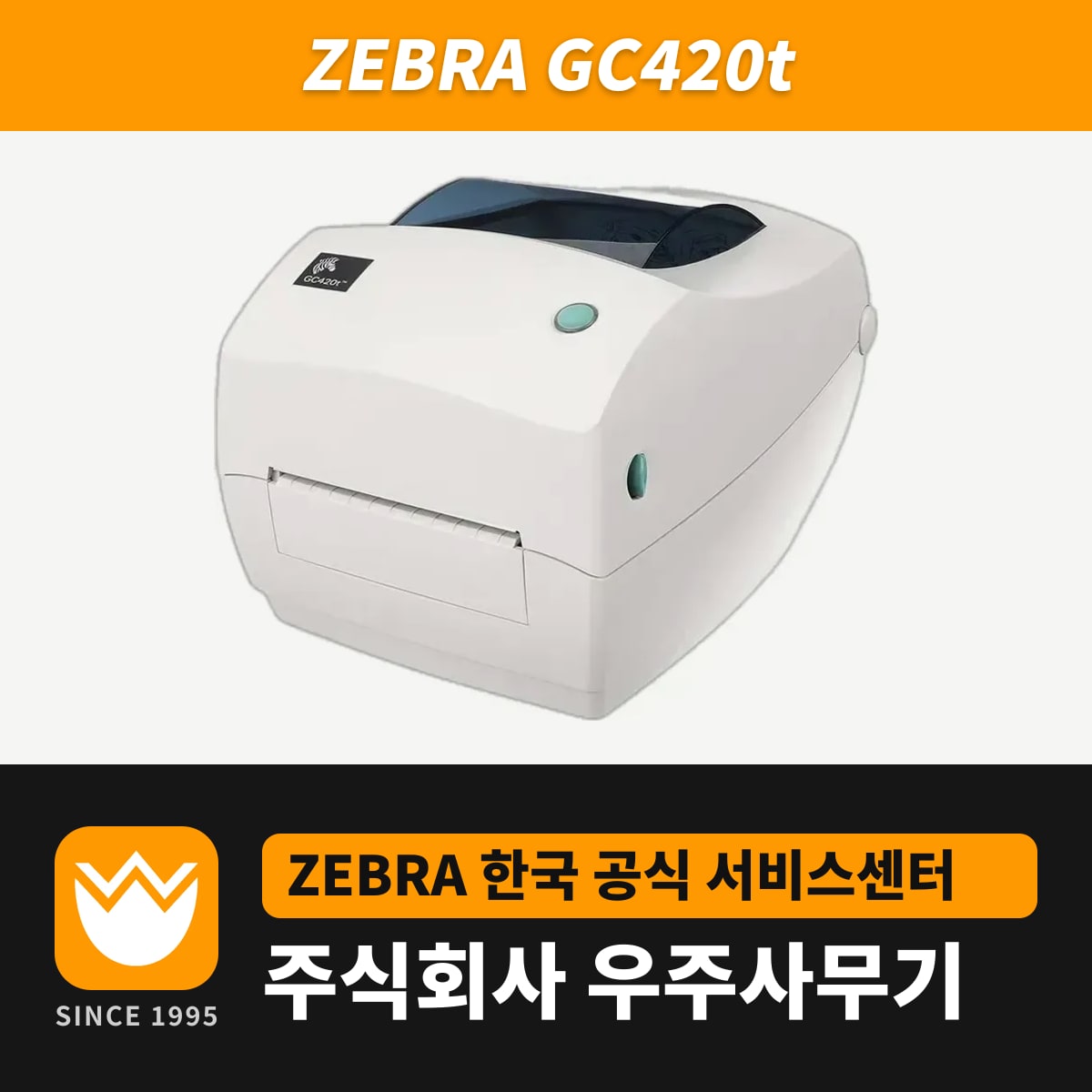

GC420t는 리본을 걸면 열전사, 빼면 감열로 인쇄하는 203dpi 4인치 데스크톱 프린터입니다. 덮개를 닫을 때 받침대(kick-stand) 모양의 덮개 잠금을 눌러 풀고 내리면, 리본 캐리지가 저절로 접혀 제자리로 올라갑니다.
유니리본 끝에는 반사 트레일러가 붙어 있어서, 롤을 다 쓰면 GC420t가 트레일러를 읽고 표시등을 빨갛게 켠 채 멈춥니다. 이때 전원을 끄면 받아 둔 인쇄 데이터가 지워지므로 전원은 켜 둔 채 새 리본 롤로 갈고 FEED 버튼으로 이어서 인쇄합니다.
유니리본 색 표시 4가지와 속도 한계
제브라 유니리본(Uni-Ribbon)은 앞머리 색 4가지로 재질을 구분하고, 레진 계열 2종(5095·5100)은 용지에 따라 리본 쪽 최고 속도가 따로 정해져 있습니다.
| 앞머리 색 | 리본(품번) | 리본 쪽 속도 한계 |
|---|---|---|
| 파랑 | 퍼포먼스 왁스(5319) | - |
| 은색 | 프리미엄 왁스·레진(3200) | - |
| 금색 | 퍼포먼스 레진(5095) | 합성지 6ips, 코팅지 4ips |
| 빨강 | 프리미엄 레진(5100) | 합성지 4ips |
리본은 용지보다 넓은 것을 겁니다. 용지가 리본보다 넓으면 리본이 덮지 않은 헤드 부분이 용지에 직접 쓸리며 닳습니다. 5319·3200·5095·5100 각 재질의 용도는 열전사 리본 종류에서 따로 다룹니다.
GC420t 리본 거는 순서
- 새 리본 롤을 리본 캐리지 사이로 넣고 오른쪽을 스프링 축에 누른 다음, 왼쪽 지관 홈을 공급 허브에 맞춰 돌려 끼웁니다.
- 빈 지관을 감개 축에 끼우고 홈이 왼쪽 허브에 물릴 때까지 돌립니다. 첫 빈 지관 1개는 제품 상자에 들어 있고, 그 뒤로는 다 쓴 공급 지관을 감개 쪽으로 옮겨 재사용합니다.
- 리본 앞머리의 접착 띠로 빈 지관에 부착하고, 접착 띠가 없으면 테이프로 곧게 고정합니다.
- 감개 기어를 윗부분이 뒤쪽으로 가는 방향(반시계)으로 돌려 늘어진 리본을 당깁니다.
- 덮개를 닫고 FEED 버튼으로 용지를 10cm 이상 내보내 리본 주름을 폅니다.
- 드라이버나 ZPL ^MT 명령으로 인쇄 방식을 열전사로 바꾸고, 설정 라벨의 PRINT METHOD 항목이 THERMAL-TRANS인지 확인합니다.
리본 1롤마다 하는 헤드 청소
열전사로 인쇄할 때는 리본 한 롤을 다 쓸 때마다, 감열로 인쇄할 때는 용지 한 롤마다 헤드를 닦습니다. 청소 펜(품번 105950-035)은 12개 한 세트이고, 헤드가 1분 식은 뒤 가운데에서 바깥쪽으로 문지릅니다.
ZD220 열전사 모델의 74m 리본
GC420t 판매는 아시아태평양에서 2020년 4월 30일, 북미·유럽에서 같은 해 1월 31일에 끝났습니다. 제조사 서비스·지원 마감은 아시아태평양 2023년 6월 30일, 북미·유럽 2023년 3월 31일이고, 지정 후속은 ZD200 시리즈입니다.
후속 ZD220 열전사 모델은 지관 안지름 12.7mm의 74m 리본(폭 33.8~109.2mm)을 걸고, 연결은 USB 하나입니다. GC420t 드라이버와 사용자 가이드는 GC420t 다운로드 페이지에 남아 있습니다.
