BK3-21에 맞는 키오스크 현장

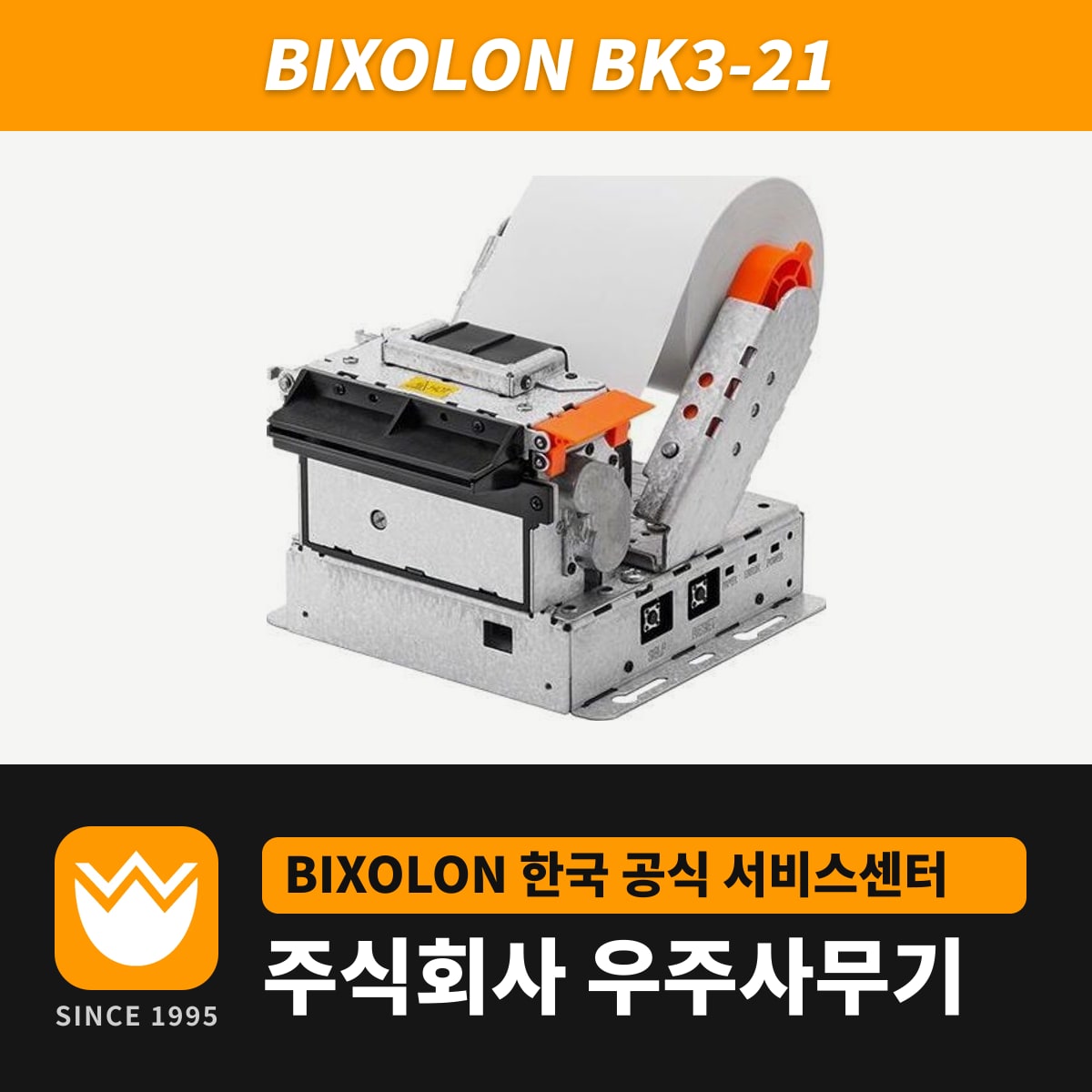

BK3-21은 빅솔론 BK3 시리즈의 2인치 감열 키오스크 프린터입니다. 키오스크 본체 안에 고정하는 오픈 프레임 구조이고, 203dpi에 최대 250mm/초로 영수증·티켓·쿠폰을 출력합니다.
적용 분야는 셀프 주문 키오스크, 주유소 영수증 발행, 주차 관리, 순번 대기 시스템입니다. 출력물 폭이 58mm 안팎이면 충분하고 본체 내부 공간이 좁은 기기에 맞습니다.
동작 온도는 -20~60℃입니다. 인쇄 품질과 수명은 0~40℃에서 보증하므로, 옥외형 기기는 함체 내부 온도를 이 범위에 맞춰 설계합니다.
BK3-31과 다른 점, 커넥터 구성 선택
형제 모델 BK3-31은 3인치(80mm) 용지까지 지원하고, BK3-21은 60·58·20mm 용지 전용입니다. 인쇄 폭은 60mm 용지 54mm, 58mm 용지 48mm, 20mm 용지 12mm입니다.
본체 폭은 109mm로 BK3-31의 130mm보다 좁고, 무게는 600g으로 BK3-31(700g)보다 가볍습니다. 롤 외경은 최대 120mm이고 커버 레버는 오른쪽 한 방향입니다. 프리젠터·리트랙터 옵션은 BK3-31에만 있습니다.
후면 포트는 전원·시리얼·USB 조합에 따라 BK3-21a~e 다섯 구성입니다. 전원은 DC 잭 또는 2P 커넥터, 시리얼은 9핀 D-sub 또는 5P 커넥터, USB는 B 타입 또는 4P 커넥터입니다. 키오스크 배선에 맞는 구성을 주문 전에 확인합니다.
베젤은 논베젤, 스탠다드 베젤 4종, 녹색 LED 베젤 중 선택합니다. 설치 방향은 가로형과 세로형(BK3-21V)이 있습니다.
용지 장착과 설치 여유 공간
레버 락을 당겨 커버를 열고, 양쪽 용지 홀더를 벌려 롤을 넣습니다. 용지 끝을 앞으로 조금 당긴 뒤 커버 가운데를 확실하게 눌러 닫아야 롤러에 용지가 물립니다.
롤은 지관 내경 11mm, 지관 외경 18mm 이상이 기준이고, 내경 25mm 지관은 옵션 홀더를 사용합니다. 인쇄가 잘리면 폭 조절 장치를 좌우로 옮겨 맞춥니다. 니어엔드 센서는 레버로 5단계를 조절하며, 지관 외경이 클수록 5단계 쪽으로 옮깁니다.
키오스크 내벽과 프린터 사이에는 양옆으로 2mm 이상 조립 공차를 둡니다. 베젤 모델은 용지 배출구 상하 폭을 5mm 이상 확보하고 베젤 위쪽 공간도 비워 둡니다. 이 공간이 부족하면 용지 걸림이 잦아집니다.
설정 변경과 일상 관리
인쇄 속도·농도·인쇄 폭·커터 방식은 셀프 테스트 뒤 메모리 스위치 설정 모드나 Unified Utility로 바꿉니다. 속도는 100~250mm/초 8단계이고 출고 설정은 200mm/초, 농도는 5단계입니다.
시리얼 통신 속도는 딥 스위치 1-1·1-2로 9,600~115,200bps 중 선택합니다. 딥 스위치는 반드시 전원을 끈 상태에서 바꿉니다. 블랙마크 용지는 딥 스위치 1-4를 켜고 센서 자동 보정을 실행합니다.
헤드는 전원을 끄고 충분히 식힌 뒤 에탄올이나 IPA를 적신 면봉으로 닦습니다. 헤드에 용지가 달라붙어 이송되지 않으면 인쇄 농도와 속도를 조절합니다. 가벼운 용지 걸림으로 커버가 열리지 않으면 전원을 껐다 켜서 커터 날을 원위치로 복귀시킵니다. 드라이버와 매뉴얼은 BK3-21 자료 다운로드에 있습니다.
