Ex ib IIC T4 Gb는 본질안전 방폭구조 b등급(ib), 수소까지 포함하는 가스 그룹(IIC), 최고 표면 온도 135°C 이하(T4), 존 1·2용 기기보호등급(Gb)이라는 뜻입니다. 현장과 대조할 기호는 그룹, 온도등급, 기기보호등급 3가지입니다.

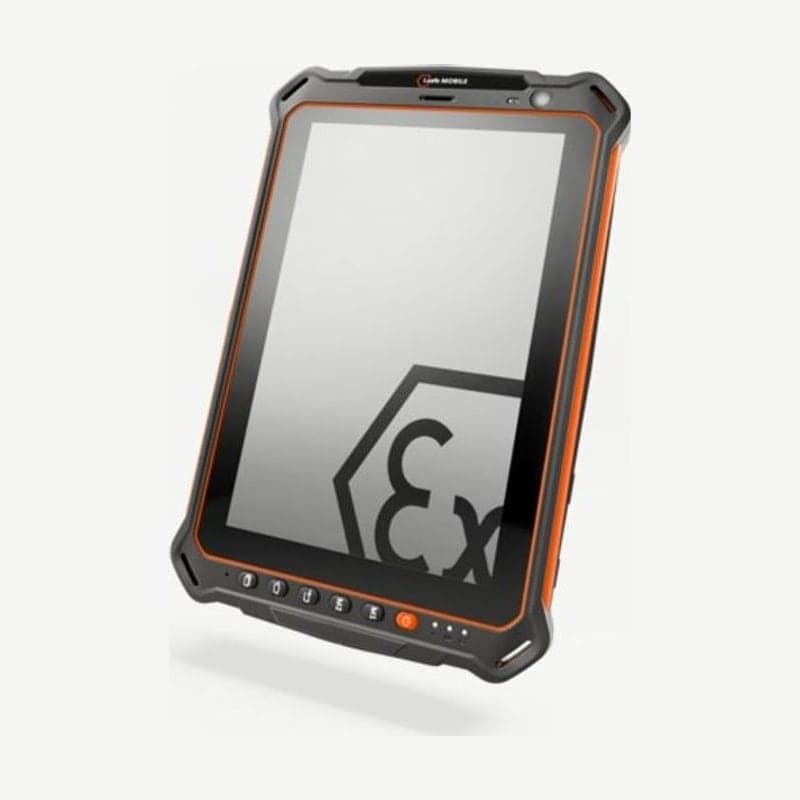

표기 앞의 II 2G는 유럽 ATEX 표기입니다. 국내 KCs 인증서에는 IS930.1처럼 Gb 없이 Ex ib IIC T4와 1종만 적힌 경우도 있습니다.
Ex ib IIC T4 Gb 기호 5개의 뜻
| 기호 | 뜻 | 대조할 현장 조건 |
|---|---|---|
| Ex | IEC 60079 방폭 기기 표시 | 없음 |
| ib | 본질안전 방폭구조, 보호 수준 b | 존 1·2 |
| IIC | 가스 그룹, 대표 가스는 수소 | IIA·IIB·IIC 현장 모두 |
| T4 | 최고 표면 온도 135°C 이하 | 가스 점화 온도 135°C 초과 |
| Gb | 가스(G) 기기보호등급, 높은 보호(b) | 존 1·2 |
a·b·c 글자는 보호 수준입니다. a가 가장 높고 c가 가장 낮습니다. ib와 Gb처럼 방폭구조 기호의 등급과 기기보호등급이 같은 글자로 맞춰집니다.
방폭구조 기호별 기기보호등급
| 기기보호등급 | 사용 구역 | 해당 방폭구조 기호 |
|---|---|---|
| Ga | 존 0·1·2 | ia, ma, op is |
| Gb | 존 1·2 | ib, db, eb, mb, ob, qb, px·py, op is |
| Gc | 존 2 | ic, mc, nA, nR, nL, nC, pz |
| Da | 존 20·21·22 | ia, ma, ta |
| Db | 존 21·22 | ib, mb, tb, pD |
| Dc | 존 22 | ic, mc, tc, pD |
i는 본질안전으로, 회로의 전기 에너지를 점화가 일어나지 않는 수준으로 제한합니다. d는 내압 방폭으로 용기 안의 폭발이 밖으로 번지지 않게 막고, e는 안전증 방폭으로 불꽃과 과열을 막습니다.
m은 몰드, p는 압력, o는 유입, q는 충전 방폭이고, n은 존 2 전용입니다. t는 분진용 용기 보호, op는 광학 방사(빛) 보호 방식입니다. 방폭 스마트폰과 태블릿은 대부분 i 방식입니다.
EEx ib IIC T4처럼 Ex 앞에 E가 붙은 표기는 2007년까지 유효했던 EN 50014 형식입니다. IEC 60079 형식은 2004년부터 적용됐습니다.
가스 그룹 IIA·IIB·IIC와 분진 그룹
| 현장 그룹 | 대표 물질 | 사용할 수 있는 기기 표기 |
|---|---|---|
| IIA | 프로판 | II, IIA, IIB, IIC |
| IIB | 에틸렌 | II, IIB, IIC |
| IIC | 수소 | II, IIC |
| IIIA | 분진 | IIIA, IIIB, IIIC |
| IIIB | 분진 | IIIB, IIIC |
| IIIC | 분진 | IIIC |
IIA에서 IIC로 갈수록 적은 에너지로도 점화되는 가스입니다. 그룹은 가스별 점화 에너지와 최대 안전 틈새(MESG)를 기준으로 나눕니다. 그룹 I은 메탄이 있는 광산용이고, II는 화학 공장·정유 공장 같은 지상 시설용입니다.
IIC 기기는 IIA·IIB 현장에도 사용합니다. 반대로 IIB 표기 기기는 수소를 다루는 IIC 현장에 반입하지 않습니다.
온도등급 T1~T6과 분진 최고 표면 온도
| 온도등급 | 기기 최고 표면 온도 | 현장 가스 점화 온도 | 현장에 허용되는 등급 |
|---|---|---|---|
| T1 | 450°C | 450°C 초과 | T1~T6 |
| T2 | 300°C | 300°C 초과 | T2~T6 |
| T3 | 200°C | 200°C 초과 | T3~T6 |
| T4 | 135°C | 135°C 초과 | T4~T6 |
| T5 | 100°C | 100°C 초과 | T5, T6 |
| T6 | 85°C | 85°C 초과 | T6 |
T 뒤의 숫자가 클수록 표면 온도가 낮습니다. 현장에서 요구하는 등급이 T3이면 T4 기기를 사용할 수 있고, T5를 요구하면 T4 기기는 해당하지 않습니다.
분진 표기는 T135°C처럼 온도를 직접 적습니다. 기기 표면 온도는 분진 구름 최저 점화 온도의 3분의 2 이하여야 합니다. 5mm로 쌓인 분진층의 최저 점화 온도보다는 75°C 이상 낮아야 합니다.
기기보호등급과 ATEX 범주의 대응
| 구역 | ATEX 범주 | 기기보호등급 |
|---|---|---|
| 존 0 / 20 | 1 | Ga / Da |
| 존 1 / 21 | 1, 2 | Ga, Gb / Da, Db |
| 존 2 / 22 | 1, 2, 3 | Ga, Gb, Gc / Da, Db, Dc |
II 2G는 그룹 II, 범주 2, 가스(G)라는 뜻이고 Gb와 같은 구역에 해당합니다. 범주 1은 고장 2건, 범주 2는 고장 1건까지 고려하고, 범주 3은 정상 운전만 고려합니다.
방폭 휴대폰과 태블릿은 대부분 존 1·21용입니다. 저장 탱크 안 같은 존 0, 사일로 안 같은 존 20에서는 사용하지 않습니다.
아이세이프모바일 기기 표기 예
10인치 태블릿 IS940.1은 II 2G Ex ib IIC T4 Gb와 II 2D Ex ib IIIC T135°C Db 두 줄을 표기합니다. 가스 존 1과 분진 존 21에 모두 해당하는 기기입니다.
6인치 스마트폰 IS540.2는 II 3G Ex ic IIC T4 Gc라서 존 2 전용입니다. 스캐너 핸들 IS-TH2ER.1은 Ex ib op is IIC T4 Gb로, 스캔 엔진 빛의 보호 방식인 op is 기호가 하나 더 붙습니다.
현장 조건과 표기 대조 순서
- 사업장 폭발위험장소 구분도에서 사용 구역이 존 0·1·2인지, 20·21·22인지 확인합니다.
- 구역에 맞는 기기보호등급이 표기 끝 글자(Ga·Gb·Gc, Da·Db·Dc)에 있는지 대조합니다.
- 현장 가스·분진 그룹이 표기의 IIA~IIC, IIIA~IIIC 범위 안인지 확인합니다.
- 현장 물질의 점화 온도와 온도등급, 분진이면 T135°C 같은 표면 온도를 비교합니다.
구역 정의는 Zone 1·2와 Zone 21·22 차이에, 인증서의 X 표시와 사용 조건은 KCs 방폭 인증 확인하는 법에 정리했습니다.
