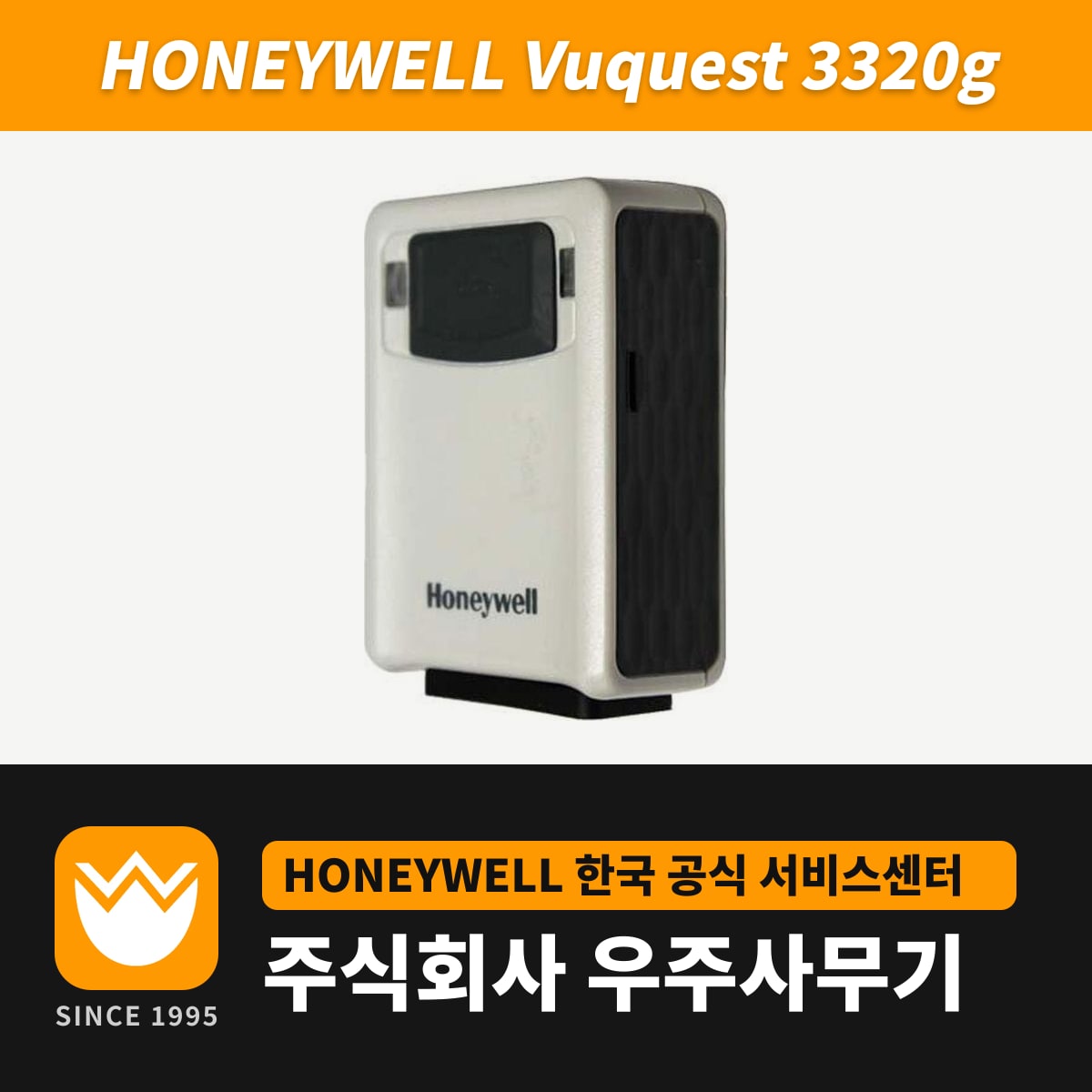

Vuquest 3320g는 73 x 51 x 26mm, 77g의 소형 2D 스캐너로, 엄지로 누르는 버튼으로 핸드헬드·착용형으로 쓰고 범용 마운트를 달아 키오스크나 경공업 설비에 고정하면 프레젠테이션 모드로 코드를 읽습니다.
고정 설치용 외부 I/O와 단자
외부 I/O 기능으로 비퍼, 포토아이, 조명 같은 외부 장치의 작동을 제어합니다. 본체 단자는 15핀 D-Sub이고, 연결은 USB, RS-232, 키보드 웨지 3가지입니다. 인터페이스를 자동으로 인식하므로, USB와 RS-232를 바꿔 꽂아도 인터페이스 설정 바코드를 스캔할 필요가 없습니다.
입력 전압은 5V DC ±0.25V이고, 소비 전력은 동작 중 2.3W(450mA), 대기 중 0.45W(90mA)입니다. 장비 쪽 5V 전원 용량은 이 수치에 맞춰 잡습니다.
초점 127mm 기준 코드별 판독 거리
| 코드 | 판독 거리 |
|---|---|
| 5mil Code 39 | 55~159mm |
| 7.5mil Code 39 | 35~239mm |
| 10mil Code 39 | 26~330mm |
| 13mil UPC-A | 39~435mm |
| 6.7mil PDF417 | 36~178mm |
| 10mil 데이터매트릭스 | 47~216mm |
838 x 640 화소 이미저의 초점은 창에서 127mm(약 13cm) 거리에 맞춰져 있습니다. 표의 코드 가운데 가장 가까이서 읽히는 10mil Code 39도 26mm부터이고, 5mil Code 39는 55mm부터 읽힙니다. 창과 코드 사이는 읽을 코드의 표 수치 이상 띄워 설치합니다.
초점 거리에서 초속 270cm 넘게 움직이는 코드도 읽습니다. 스캔 각도는 가로 42.4°, 세로 33°이고, 레이저 없는 조준이라 눈 부상 위험이 없어 손님을 마주 보는 단말에도 둡니다.
휴대폰 화면과 설치 환경 조건
휴대폰이나 모니터 화면처럼 반사가 심한 면의 코드는 Adaptus 6.0 이미징 기술로 읽어, 화면 코드용 장비를 따로 사지 않습니다. 조명은 이미저 방식 스캐너에서 흔한 잔상을 줄이도록 설계됐습니다.
TotalFreedom 2.0 개발 플랫폼으로 해독·형식 변환 플러그인을 스캐너에 직접 올리면, 전용 코드나 새 코드를 호스트 프로그램 수정 없이 처리합니다. 스캔 기능은 해당 기능의 라이선스를 사서 나중에 올리는 방식도 있습니다.
동작 온도는 -20~50°C, 보관 온도는 -20~70°C, 습도는 결로 없는 5~95%입니다. 본체는 IP53에 1.5m 낙하를 기준으로 설계됐고, 0~100,000lux 조명에서 읽습니다. 계산대 위에 받침대로 세우는 형태가 필요하면 높이 145mm의 Genesis XP 7680g가 맞습니다.
