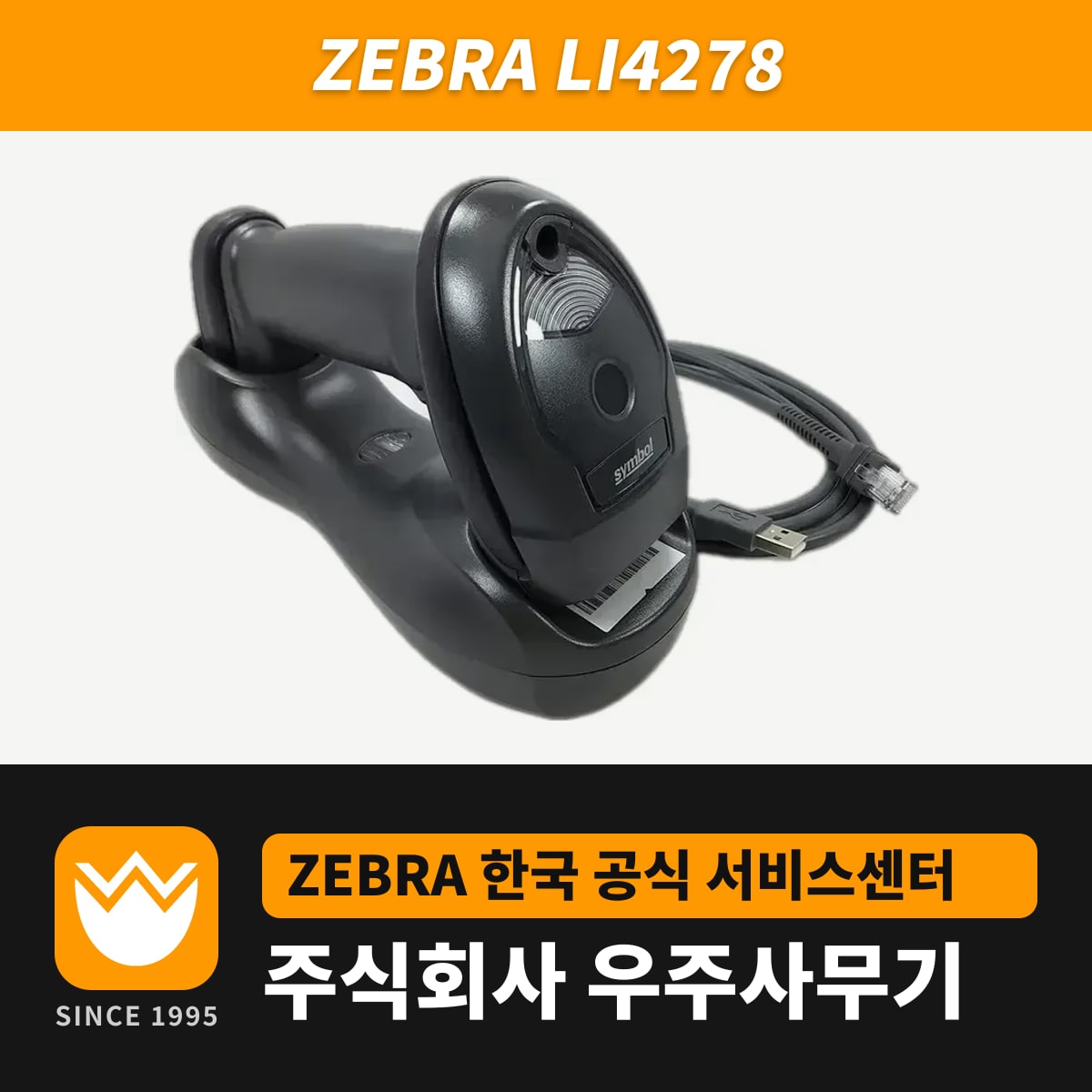

LI4278은 UPC·EAN, Code 128 같은 1D 바코드만 읽는 무선 리니어 이미저입니다. QR코드나 Data Matrix는 읽지 않으니 2D 코드가 섞인 현장이라면 2D 이미저 모델을 선택합니다. 1D만 읽는 계산대와 창고라면 어떤 크래들과 묶느냐가 설치 방식과 통신 거리를 정합니다.

크래들 3종의 차이

항목CR0078-S 표준CR0008-S 충전 전용CR0078-P 프레젠테이션
블루투스 통신있음, 10m없음있음, 100m(가시거리)
짝 지을 스캐너(Multipoint 설정 시)최대 3대해당 없음최대 7대
전원USB 호스트 전원 또는 5V 어댑터외부 어댑터12V 어댑터 필수
핸즈프리 스캔안 됨안 됨꽂아 두면 자동 판독
설치책상, 벽책상, 벽책상

CR0008-S는 받침대 겸 충전기라 이 크래들만으로는 PC에 데이터가 가지 않습니다. 계산대에서 스캐너를 세워 두고 상품을 갖다 대는 방식이라면 CR0078-P를 고르고, 이 크래들은 USB 케이블도 차폐 모듈러 플러그가 달린 것을 사용합니다.

CR0078-S를 USB로만 연결해 PC 전원으로 충전하면 속도가 느려집니다. 빈 배터리 완충이 외부 전원은 약 3시간, 호스트 전원은 약 5시간입니다.

스캐너 여러 대를 한 크래들에 묶는 설정

출고 설정은 크래들 1대에 스캐너 1대만 연결되는 Point-to-Point입니다. 2대 이상을 연결하려면 첫 스캐너로 Multipoint-to-Point 바코드를 스캔한 다음, 나머지 스캐너로 크래들의 짝 짓기 바코드를 차례로 스캔합니다.

Multipoint 모드에서는 스캐너 1대로 스캔한 설정 바코드가 같은 크래들의 다른 스캐너에도 전달됩니다(Parameter Broadcast, 기본 켜짐). 짝 짓기 바코드는 크래들마다 달라서, 계산대 3곳에 크래들을 두면 각 스캐너가 자기 계산대 크래들의 바코드를 스캔해야 합니다.

기본인 잠금 해제(Unlocked) 상태의 Point-to-Point에서는 다른 스캐너가 짝 짓기 바코드를 스캔하면 기존 스캐너의 연결이 끊깁니다. 계산대 1곳에 스캐너 1대를 고정하려면 Locked Pairing Mode로 잠그고 연결 유지 간격을 함께 정합니다.

9,000바이트 배치 메모리에 들어가는 개수

기본인 Normal 모드는 스캔하는 대로 보내기만 하고, 아래 3가지 배치 모드 중 하나를 켜야 스캐너에 모읍니다. 저장 공간은 9,000바이트이고, 저장 개수는 9,000 ÷ (바코드 글자 수 + 3)입니다. 13자리 EAN-13은 562개, 20자리 코드는 391개까지 들어갑니다.

  • Out of Range는 연결이 끊긴 순간부터 저장하고, 범위로 돌아와 다시 연결되면 보냅니다. 이 모드는 자동 재연결 기능과 함께 켜지 않습니다.
  • Standard는 Enter Batch Mode 바코드를 스캔한 뒤부터 모으고, Send Batch Data 바코드를 스캔할 때 보냅니다. 전송 중 연결이 끊기면 멈췄다가 범위 안(표준 크래들 10m)으로 돌아와 이어 보냅니다.
  • Cradle Contact는 모아 둔 데이터를 스캐너를 크래들에 꽂는 순간 보냅니다. 보내는 도중 스캐너를 들어 올리면 전송이 멈추고, 다시 꽂으면 이어집니다.

NiMH 배터리 관리

750mAh NiMH 배터리는 1초에 1번 스캔할 때 완충당 최대 57,000회, 6초에 1번 스캔할 때 크래들 밖에서 72시간 동작합니다. 1년에 한 번쯤 Battery Recondition 바코드를 스캔하고 크래들에 꽂아, 약 2.5시간 방전과 약 3시간 충전을 두 번 반복하는 재생 충전을 합니다.

배터리는 손잡이 아래쪽 나사를 십자드라이버로 시계 반대 방향으로 풀고 덮개를 열어 커넥터째 바꿉니다. 여분은 LS4278용 BTRY-LS42RAA0E-01을 그대로 사용합니다. 오래 보관하거나 택배로 보낼 때는 Battery Off 바코드로 배터리를 끄고, 다시 사용할 때 크래들에 꽂으면 켜집니다.

배터리 온도 오류를 피하려면 0~40°C, 되도록 5~35°C 안에서 충전합니다. 레퍼런스 가이드 전문과 설정 바코드는 LI4278 자료실에서 받습니다.
