HF800은 생산 라인에 고정해 두고 지나가는 부품과 상자의 1D·2D 코드를 스캔하는 산업용 고정식 리더입니다. 인쇄 라벨과 함께 부품에 직접 새긴 DPM 코드를 읽고, 설비와는 RS-232·RS-485·이더넷으로 연결합니다.
DPM 코드와 물류 라벨 판독 현장
HF800이 맞는 현장은 PCB·정밀 전자부품의 생산 이력 관리, 식품 생산 공정 관리, 전기·기계 부품 외박스의 물류 바코드 확인입니다.
838 x 640 화소 글로벌 셔터 이미저가 초당 60프레임으로 촬영합니다. 내장 적색 LED 조명과 DPM 디코딩 알고리즘으로 부품에 새긴 코드를 읽고, 움직이는 코드는 초당 2.5m까지 스캔합니다.
본체는 아연 합금이고 보호 등급은 IP65입니다. 본체의 가장 긴 변은 가로형 54.5mm, 세로형 73.2mm라 공간이 좁은 설비에도 설치합니다.
HD·SR·ER 버전별 판독 거리
작업 거리와 시야에 따라 HD·SR·ER 3가지 버전이 있고, 각각 0°·90° 버전으로 나옵니다.
| 버전·코드 | 0° 버전 | 90° 버전 |
|---|---|---|
| HD 4mil Code 39 | 50~80mm | 25~55mm |
| HD 13mil UPC | 40~175mm | 25~150mm |
| HD 10mil 데이터매트릭스 | 22~128mm | 25~105mm |
| SR 5mil Code 39 | 64~140mm | 39~115mm |
| SR 13mil UPC | 55~405mm | 30~380mm |
| SR 20mil 데이터매트릭스 | 47~375mm | 25~350mm |
| ER 5mil Code 39 | 147~218mm | 122~193mm |
| ER 13mil UPC | 71~480mm | 46~455mm |
| ER 20mil 데이터매트릭스 | 102~400mm | 77~375mm |
HD는 4mil Code 39까지 읽는 근거리 버전입니다. 작은 코드를 가까이에서 스캔하는 기판·부품 공정에 맞고, 13mil UPC 최대 거리는 175mm입니다.
ER은 13mil UPC를 480mm까지 읽는 대신 가까운 코드에 약합니다. 5mil Code 39는 147mm보다 가까우면 읽지 못하므로, 컨베이어 위 상자처럼 코드가 멀리 지나가는 설비에 ER을 선택하고 그 중간 거리는 SR을 선택합니다.
판독 거리는 바코드 품질과 주변 환경에 따라 달라집니다. 설치 거리는 표의 범위 양 끝보다 안쪽으로 정합니다.
0°·90° 버전과 설치 방향
0°·90° 버전은 가로·세로 설치 방향에 맞춰 고릅니다. 조준 표시는 0° 버전이 레이저, 90° 버전이 LED입니다.

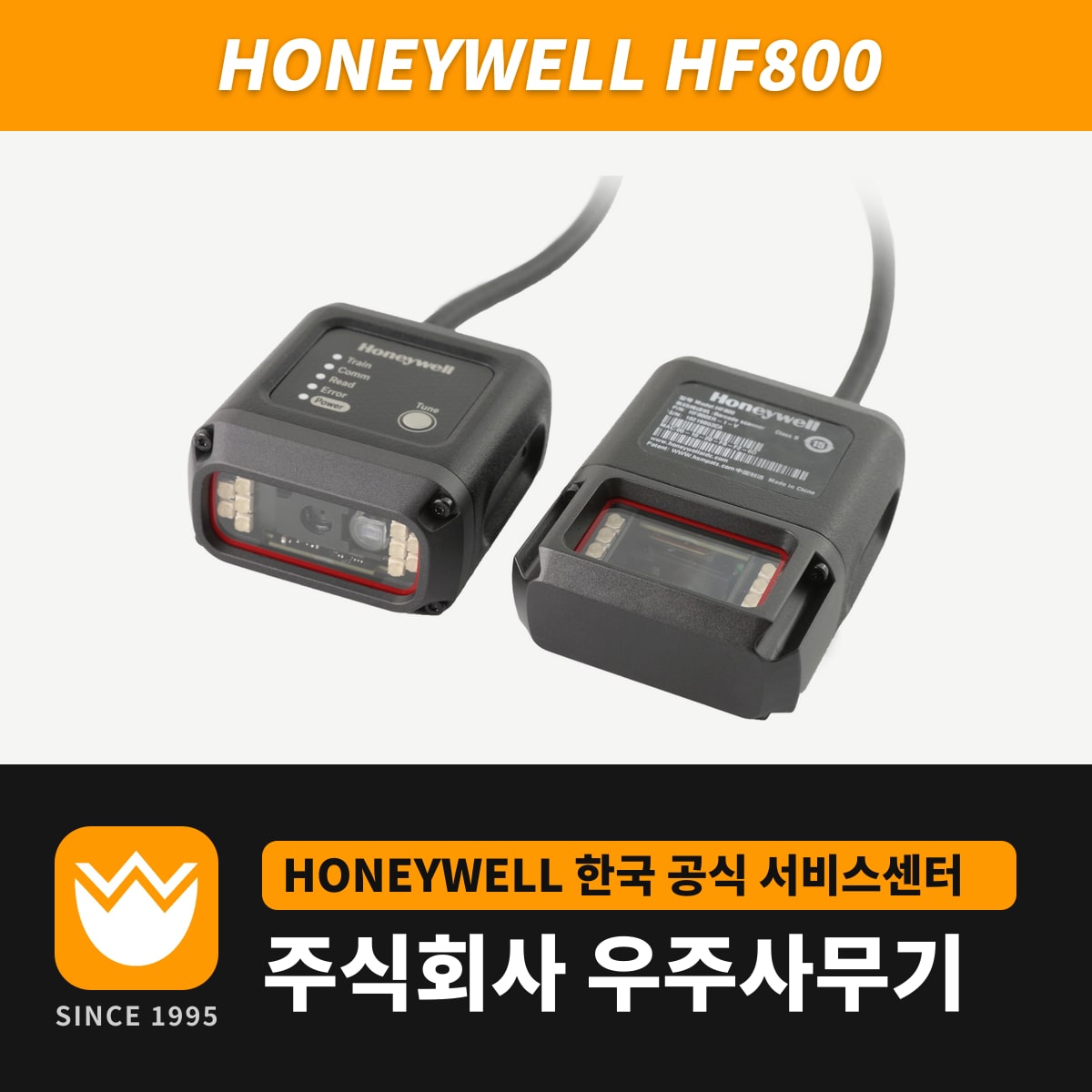

가로형 본체(54.5 x 52.5 x 29mm, 210g)는 케이블 반대편 정면 창으로 코드를 스캔합니다. 세로형 본체(73.2 x 52.5 x 29mm, 265g)는 케이블이 위로 나오고 아래쪽 창으로 스캔합니다.
90° 버전은 같은 코드의 판독 범위가 대체로 25mm씩 가까운 쪽으로 옮겨 갑니다. SR의 13mil UPC는 0° 버전이 55~405mm, 90° 버전이 30~380mm입니다.
배선·설정과 관리
전원은 10~30VDC, 소비 전력은 최대 5W입니다. 전원 어댑터는 필요하면 별도로 주문합니다.
전원·시리얼·입출력은 한 케이블로 묶여 있고, 이더넷은 M12 커넥터로 따로 연결합니다. 이더넷을 사용하지 않으면 포트 덮개를 끼워 둡니다. 입력 2개와 출력 2개는 용도를 지정해 설비 신호와 연동합니다.
상태 LED 5개 옆의 Tune 버튼 1개를 누르면 AutoLearn 기능이 이미지 설정을 마칩니다. 세부 설정은 DataMax 프로그램에서 바꾸고, 지원 운영체제는 Windows XP·Vista·7·10입니다.
주변 조명이 어두운 설비에서는 판독률이 떨어집니다. 이때는 내장 적색 LED에 더해 외부 보조 조명을 설치합니다. 우주사무기는 허니웰 한국 공식 서비스센터입니다. A/S는 우주사무기에서 접수하고, 보증은 우주사무기에서 구입하신 시점부터 1년입니다.
