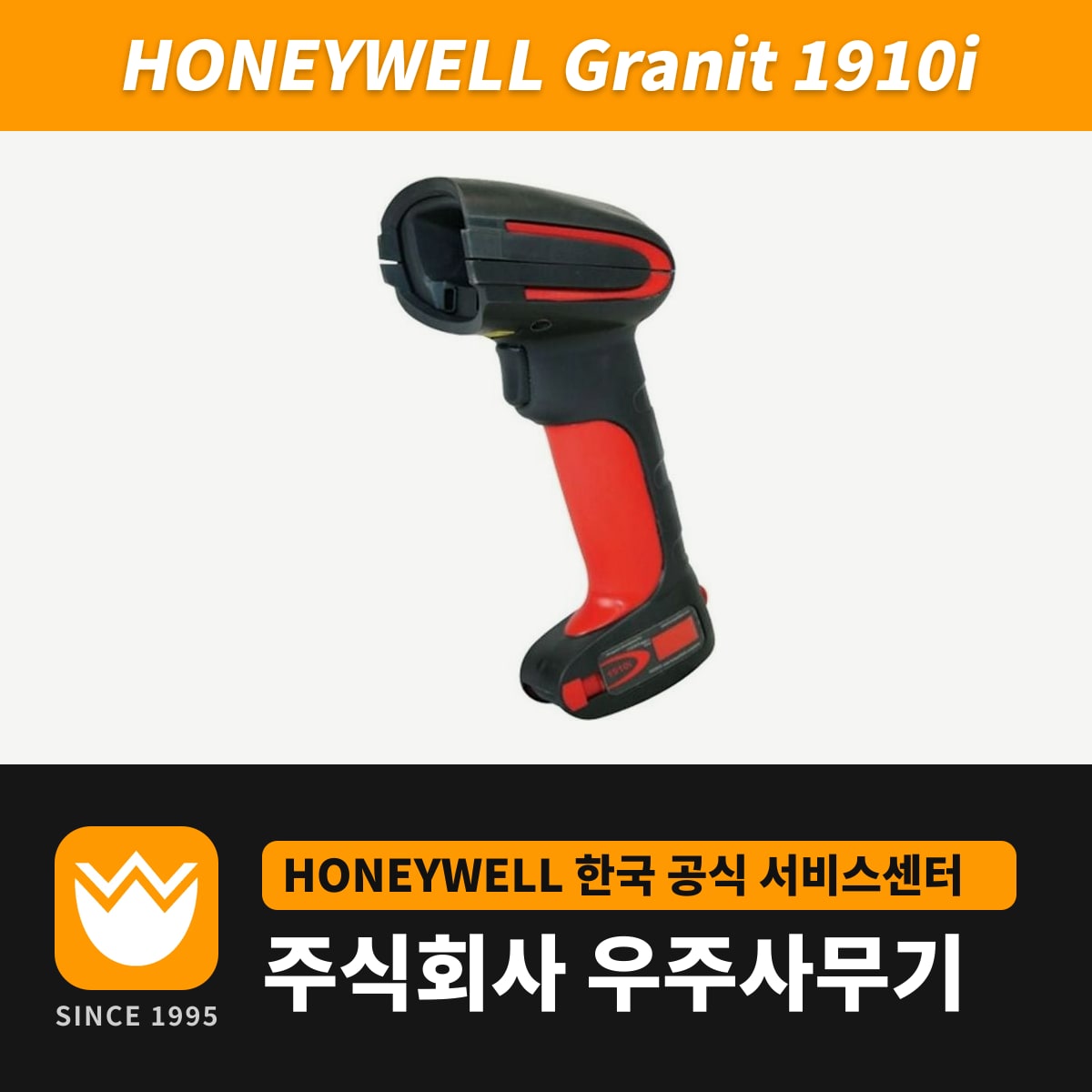

Granit 1910i는 케이블로 PC에 연결하는 산업용 2D 스캐너입니다. 본체는 IP65이고, 2m 높이 콘크리트 낙하 50회(영하 30도)와 1m 텀블 5,000회를 설계 기준으로 삼았습니다.
본체 크기는 133 x 75 x 195mm, 무게는 300g입니다. 무선 형제 모델과의 차이는 Granit 1911i 페이지에 비교해 두었습니다.
냉동 창고용 온도 조건과 산업용 케이블
동작 온도는 -30~50°C, 보관 온도는 -40~70°C, 습도는 결로 없는 95%까지입니다. 이 가운데 -30°C 하한은 별매 산업용 케이블을 연결했을 때의 조건이라, 냉동 창고용은 스캐너와 케이블을 함께 주문합니다.
전원 어댑터도 필요할 때 따로 주문하는 품목입니다. 입력 전압은 4.0~5.5V DC이고, 동작 중 2.35W(5V에서 470mA), 대기 중 0.5W를 씁니다.
판독 거리 수치의 기준
제조사 판독 거리표는 ER(확장 거리) 초점 모델 한 가지 기준입니다. 우주사무기가 판매하는 1910iSR(표준 초점) 모델은 판독 거리 수치가 공개되지 않았고, ER 수치를 SR 성능으로 옮겨 적지 않습니다.
이미저는 838 x 640 화소 에어리어 방식이라 1D 바코드와 QR·데이터매트릭스 같은 2D 코드를 한 대로 읽습니다.
판독 자세와 확인 신호
레이저 조준빔은 코드에 가까울수록 작아지고 멀수록 커집니다. 7.5mil 같은 작은 코드는 스캐너를 가까이 대고, 20mil 같은 큰 물류 라벨은 떨어져서 조준빔을 코드 가운데에 맞춥니다.
라미네이팅한 라벨처럼 반사가 심한 코드는 스캐너를 비스듬히 기울여 읽습니다. 판독 결과는 기계 소리가 큰 라인을 고려해 밝은 LED, 키운 비퍼 음량, 진동 3가지로 알려 줍니다.
연결 방식과 설정 바코드
연결은 USB, 키보드 웨지, RS-232 TTL 3가지입니다. USB를 가상 COM 포트(USB Serial)로 쓰는 Windows PC에는 허니웰 드라이버를 먼저 설치하고, 키보드 입력으로 쓰려면 USB PC Keyboard 바코드를 1번 읽힙니다.
미국(국가 코드 0) 외 키보드 국가 설정에서는 @ | $ # { } 같은 일부 기호가 입력되지 않습니다. 읽은 데이터 뒤에 엔터(CR)나 탭을 붙이는 설정은 바코드 1장으로 바뀝니다.
데이터 형식 편집은 Enter Data Format 바코드를 읽은 뒤 프로그래밍 차트의 숫자·문자 바코드로 입력하고 Save로 저장하며, 그 밖의 추가 기능은 온라인 설정 도구 EZConfig-Scanning으로 바꿉니다.
