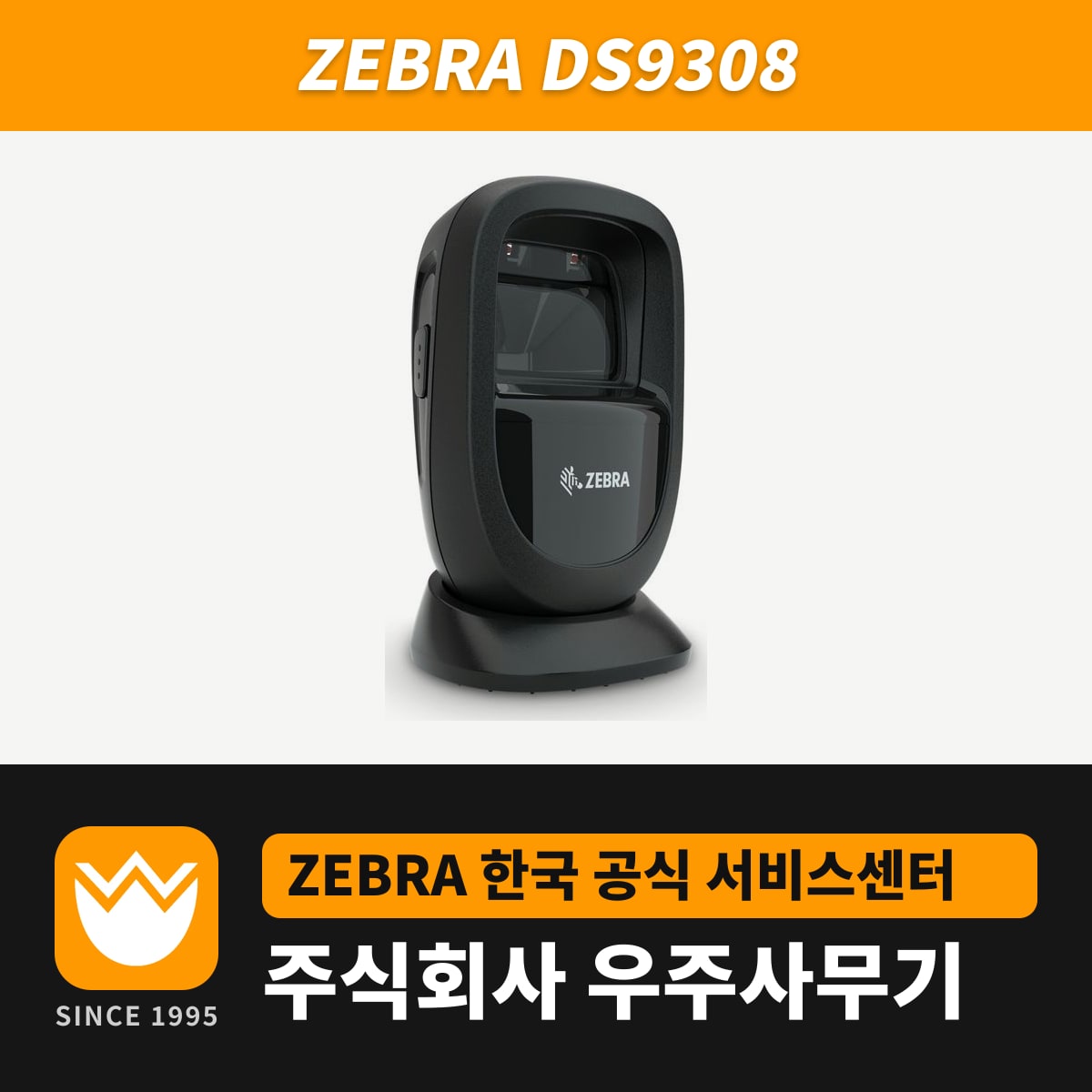

DS9308은 계산대나 접수대 위에 세워 두고 상품·쿠폰·티켓의 바코드를 창 앞에 내밀어 스캔하는 유선 탁상형 1D/2D 스캐너입니다. 무게는 318g이고 본체에 각도 조절 받침이 붙어 있어, 트리거를 누르면 그대로 들고 핸드헬드처럼 사용합니다.
핸즈프리 모드와 트리거 모드
책상 위에 두거나 멀티 마운트로 벽에 설치하면 LED가 녹색으로 켜진 핸즈프리 모드가 됩니다. 조준점 없이 1280 x 800 픽셀 이미저가 시야에 들어온 바코드를 자동으로 인식합니다.
카트에 실린 상자처럼 창에서 22.4cm(13mil UPC 기준) 안으로 가져오기 어려운 물건은 스캐너를 들고 트리거를 누릅니다. 조준점이 나타나면 바코드 위에 맞추고, 트리거를 누르지 않은 채 기본 5초가 지나면 핸즈프리 모드로 돌아옵니다. 이 대기 시간은 설정 바코드로 2~5초 사이에서 바꿉니다.
코드별 판독 거리
| 코드 | 판독 거리 |
|---|---|
| 3mil Code 128 | 0~5.1cm |
| 5mil Code 128 | 0~10.2cm |
| 13mil UPC(100%) | 0~22.4cm |
| 20mil Code 39 | 0~27.9cm |
| 10mil Data Matrix | 0~11.4cm |
| 20mil QR | 0~19.1cm |
모든 코드가 0cm부터 인식됩니다. 3mil처럼 막대가 가는 작은 라벨은 창에 가깝게, 20mil처럼 굵은 코드는 조금 떨어뜨려 스캔합니다.
시야각은 가로 52°, 세로 33°입니다. 바코드가 좌우·앞뒤로 60°까지 기울어도, 360° 돌아가 있어도 인식합니다. 상품을 창 앞으로 빠르게 지나가게 할 때는 13mil UPC 기준 초당 최대 305cm까지 인식하고, 인쇄 대비가 15%인 흐린 라벨도 판독 대상입니다.
모델 구성과 연결 준비
국내 매장과 사무실에는 표준 모델인 DS9308-SR을 선택합니다. DS9308-DL의 파싱 대상은 미국 운전면허증과 AAMVA 규격 신분증입니다. 이 밖에 Checkpoint 도난 방지 태그를 해제하는 안테나를 넣은 EAS 모델과 Digimarc 지원 모델(DS9308-SRD)도 있습니다.
호스트 연결은 USB, RS-232, 키보드 웨지, TGCS(IBM) 46XX over RS485 중 하나이고, 케이블은 연결 방식에 맞춰 선택합니다. 호스트가 전원을 공급하지 않으면 한국용 전원 어댑터 PWR-WUA5V4W0BR을 케이블의 전원 잭에 연결합니다.
EAS 모델은 Checkpoint CP-VII·CP-IX·CP-XI 시스템과 함께 사용하며, 호스트와 EAS 장비에 동시에 연결하는 Y 케이블이 필요합니다. EAS 안테나 박스는 스캐너에서 15.24cm 이상 떨어뜨려 설치합니다.
설치와 창 관리
멀티 마운트 브래킷(BRKT-MM0093C)은 책상이나 벽에 고정하고, 핸드헬드로 사용할 때는 스캐너만 빼서 듭니다. 책상에는 나사나 접착 패드로, 벽에는 나사로 고정하며 책상에서도 나사가 더 단단합니다. 스캐너를 움직이지 않게 고정하려면 잠금형 마운트(BRKT-LM0093C)를 선택합니다.
창이 더러우면 인식 정확도가 떨어집니다. 70% 이소프로필 알코올을 적신 부드러운 천으로 정기적으로 닦고, 창에 액체를 직접 뿌리지 않습니다. 아세톤·암모니아·벤젠은 플라스틱을 손상시키므로 사용하지 않습니다.
우주사무기는 제브라 한국 공식 서비스센터이며, DS9308의 A/S는 우주사무기에서 접수합니다.
