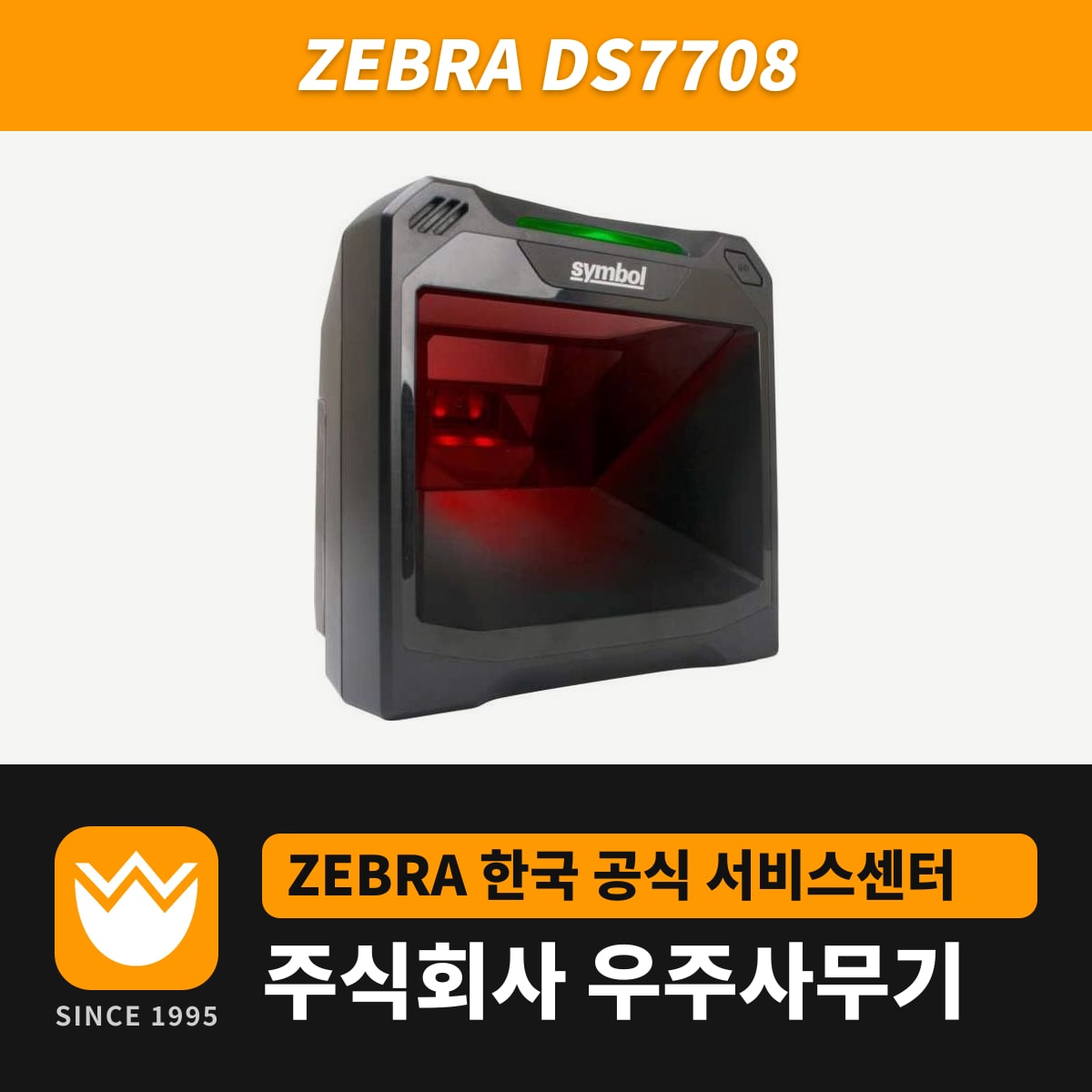

DS7708은 계산대 위에 세워 두고 상품을 창 앞으로 밀어 읽히는 제브라의 수직 슬롯형 2D 스캐너입니다. 센서는 1280 x 960 글로벌 셔터이고, 13mil UPC는 출고 설정 그대로 초당 최대 254cm로 밀어도 읽힙니다.
제브라는 2024년 9월 12일에 DS7708 판매를 끝냈고, 서비스·지원은 2029년 11월 12일까지 이어갑니다. 제브라가 지정한 대체 제품은 SP72 시리즈입니다.
보조 스캐너 연결 여부별 5V·12V 전원
DS7708에는 전원 스위치가 없고, 호스트 케이블로 전원을 받아 켜집니다. 초록 LED가 켜지고 짧은 고음이 3번 울리면 읽을 준비가 끝난 것입니다.
| 구성 | 필요 전원 | 대기 / 동작 전류(평균, mA) |
|---|---|---|
| DS7708 단독 | 5VDC ±10% | 125 / 480 |
| 핸드헬드 보조 스캐너 연결 | 12VDC ±10% | 100 / 400 |
단독으로 쓰더라도 RS-232나 키보드 웨지 호스트처럼 5V를 충분히 못 주는 단말이면 외부 5VDC 어댑터를 따로 연결합니다. 보조 스캐너를 물리면 12V가 필요해서, USB A타입이나 RS-232 연결에서는 12V 전원 포트가 달린 케이블과 12VDC 어댑터를 사용합니다.
DS7708 뒷면 커버와 케이블 연결 순서
- DS7708 뒷면 커버 위쪽의 홈을 가볍게 누른 채 아래로 밀어 들어 올립니다.
- 호스트 케이블은 오른편 10핀 호스트 포트에, 보조 스캐너 케이블은 왼편 USB-A 포트에 꽂습니다.
- 케이블을 뒷면 고정 홈에 끼우고 커버를 덮습니다. 케이블이 꽂힌 채로 커버를 다시 열 때는 1번 전에 케이블부터 홈에서 빼냅니다.
보조 포트에 DS4308 같은 제브라 핸드헬드를 꽂으면 보조 스캐너의 호스트 인터페이스가 DS7708 쪽 설정에 자동으로 맞춰집니다. 카운터 설치는 함께 들어 있는 양면테이프로 부착하는 방식을 권장하며, 테이블 거치 브래킷과 벽걸이 브래킷도 따로 있습니다.
USB·RS-232·IBM 46XX 호스트별 출고 설정
| 연결 | 꽂았을 때 동작(출고 설정) |
|---|---|
| USB | HID 키보드, 90개 이상 국가 키보드 배열 지원 |
| RS-232(TTL 레벨) | 표준 RS-232 |
| 키보드 웨지 | IBM AT Notebook |
| IBM 468X/469X(RS-485) | 자동 선택 안 됨, 설정 바코드나 123Scan²로 지정 |
USB·RS-232·키보드 웨지는 케이블만 바꿔 꽂아도 알맞은 방식으로 붙습니다. IBM 468X/469X 단말에 물릴 때만 인터페이스를 직접 골라 줘야 합니다.
Checkpoint CP-VII·CP-IX·CP-XI EAS 연동
DS7708 안에는 EAS 안테나가 있어, Checkpoint 해제 시스템에 연결하면 바코드 판독과 도난 방지 태그 해제가 거의 동시에 이뤄집니다. 호환되는 시스템은 Checkpoint CP-VII, CP-IX, CP-XI이고, CP-IV나 저출력 수신기 방식에는 사용할 수 없습니다.
CP-VII은 주기적으로 전자기 펄스를 내보내므로, EAS 안테나 박스는 스캐너에서 15.24cm(6인치) 이상 떨어뜨리고 호스트·전원 케이블과도 멀리 배치합니다. 해제 거리는 스캐너만큼이나 현장에서 보정하는 Checkpoint 시스템 설정에 따라 달라지므로, 설치는 Checkpoint 담당자와 함께 진행합니다.
13mil UPC부터 5mil PDF417까지 판독 거리
| 바코드 | 판독 거리(일반) |
|---|---|
| UPC/EAN 13mil(100%) | 0~26.1cm |
| UPC/EAN 10mil(80%) | 0~25.4cm |
| Code 39 5mil | 0~18.3cm |
| 데이터매트릭스 10mil | 0~12.7cm |
| QR코드 10mil | 0~12.4cm |
| PDF417 5mil | 0~8.9cm |
일반 판독 거리(Typical) 기준으로 13mil UPC 상품 바코드는 26.1cm 안쪽, 10mil QR코드는 12.4cm 안쪽에서 읽힙니다. 신분증이나 수표 같은 서류는 이미지로 촬영해 BMP·JPEG·TIFF로 보내고, USB 2.0 연결에서 전송 속도는 최대 12Mbps입니다.
