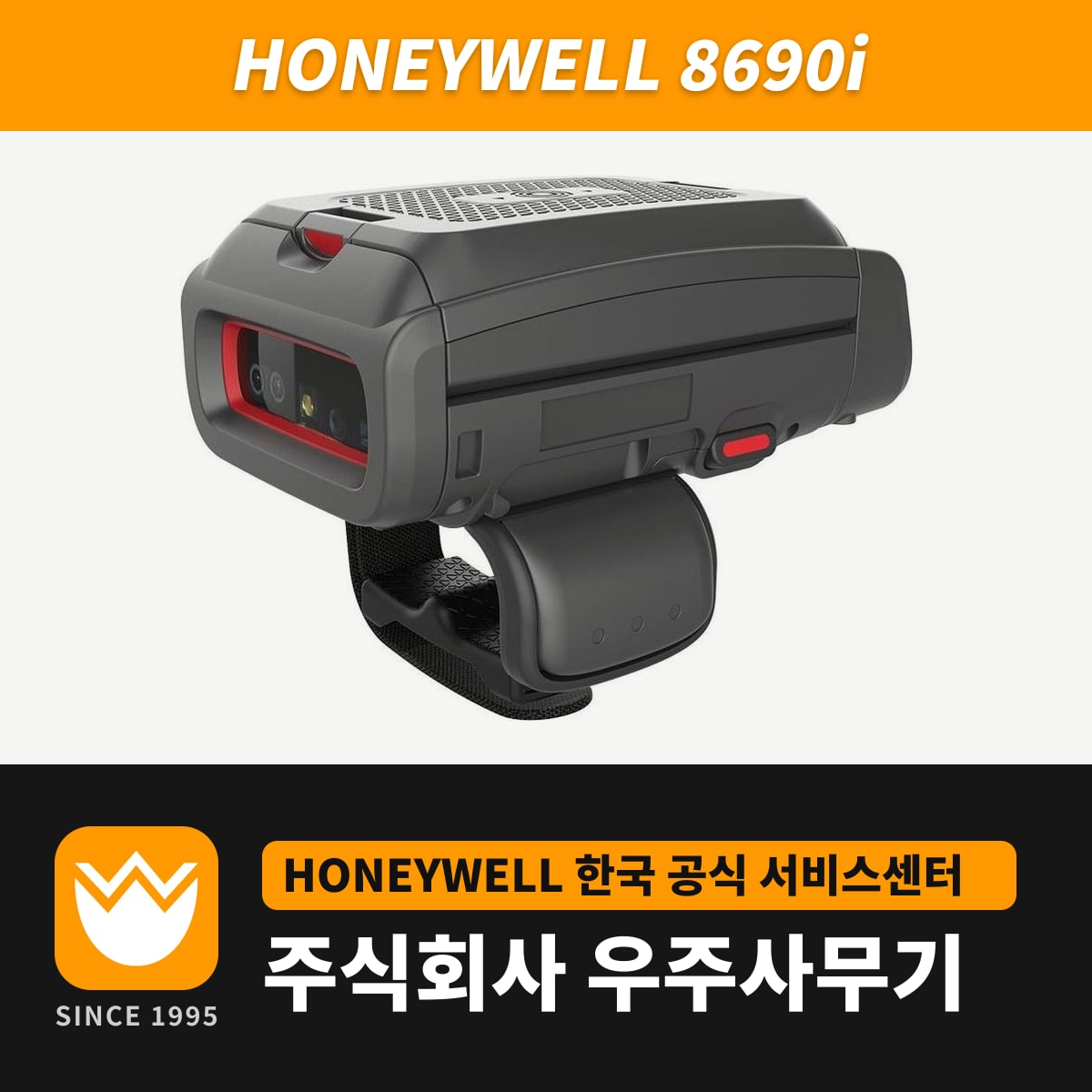

8690i는 손에 끼운 채 UHF RFID 태그와 바코드를 함께 읽는 웨어러블 단말입니다. EPC Global Class 1 Gen 2(ISO 18000-6C) 태그를 읽고 쓰며, 컬러 화면과 와이파이 802.11 a/b/g/n/ac/ax를 갖춰 RFID 리더·스캐너·모바일 컴퓨터 3대를 1대로 줄입니다. RFID가 필요 없는 피킹에는 211g인 8690i 대신 8680i를 권장합니다.

안테나별 RFID 판독·쓰기 거리

안테나방향판독 거리(공칭)쓰기 거리(공칭)
내장 안테나(트리거 링)본체 윗면 방향0.6m0.3m
장갑 보조 안테나손목 안쪽 방향1m0.5m

두 안테나 모두 선형 편파라서, 8690i와 태그 안테나의 편파 방향이 맞을 때 읽는 거리가 가장 깁니다. 장갑의 보조 안테나는 손목 안쪽에서 전파를 내보내, 손에 쥐고 옮기는 물건의 태그를 읽도록 만든 안테나입니다.

출력은 내장·외장 모두 최대 30dBm입니다. 주파수 범위는 EU 865~868MHz와 US 902~928MHz 2가지입니다.

RFID 앱 준비와 BRI 명령

8690i로 태그를 읽고 기록하려면 먼저 RFID 애플리케이션을 만들어 설치해야 합니다. 앱은 BRI(Basic Reader Interface) 명령을 와이파이나 블루투스 SPP로 보내 RFID 모듈을 움직입니다.

앱이 없는 상태에서 판독만 확인하려면 허니웰 소프트웨어 사이트의 8690i SDK for Windows에서 데모 앱을 내려받아 사용합니다. RFID만 사용하는 업무는 RFTDBS 설정을 켜서 트리거를 눌러도 바코드 스캔이 켜지지 않게 하고, 배터리 사용도 줄입니다.

배터리 교체와 충전 시간

배터리는 3.6V 3,400mAh이고, RFID를 계속 읽으면서 4초마다 바코드를 스캔하는 조건에서 최소 6시간 동작합니다. 배터리를 빼도 약 100초 동안 켜진 상태를 유지하므로 전원을 끄지 않고 교체합니다.

충전 시간은 배터리 충전기에서 3시간, 본체를 꽂는 기기 충전기에서 3.5시간이고, 충전기는 4칸과 12칸 두 종류입니다. 새 배터리는 첫 사용 전에 최소 4시간 충전합니다.

착용 방식

트리거 링 구성의 무게는 211g이고, 손등 장갑형은 왼손용과 오른손용이 따로 있습니다. 장갑은 물기를 흡수하지 않는 위생 소재이고, 트리거는 250만 회 작동을 기준으로 합니다.

트리거를 RFID 앱과 묶는 설정

공장 초기 설정에서 꺼져 있는 RFTTRG를 켜면 트리거를 당길 때 EVT:TRIGGER PULL, 놓을 때 EVT:TRIGGER RELEASE 이벤트가 BRI 형식으로 앱에 전달됩니다. 앱은 이 신호로 RFID 판독이나 태그 조회를 시작합니다.

RFID Wi-Fi Pass Through에 포트 번호를 넣으면, 그 포트로 연결된 와이파이에서는 <SYN>B 머리말 없이 BRI 명령을 보냅니다. 기본 설정은 0(꺼짐)입니다.
