105SL·105SLPlus를 잇는 4인치 산업용

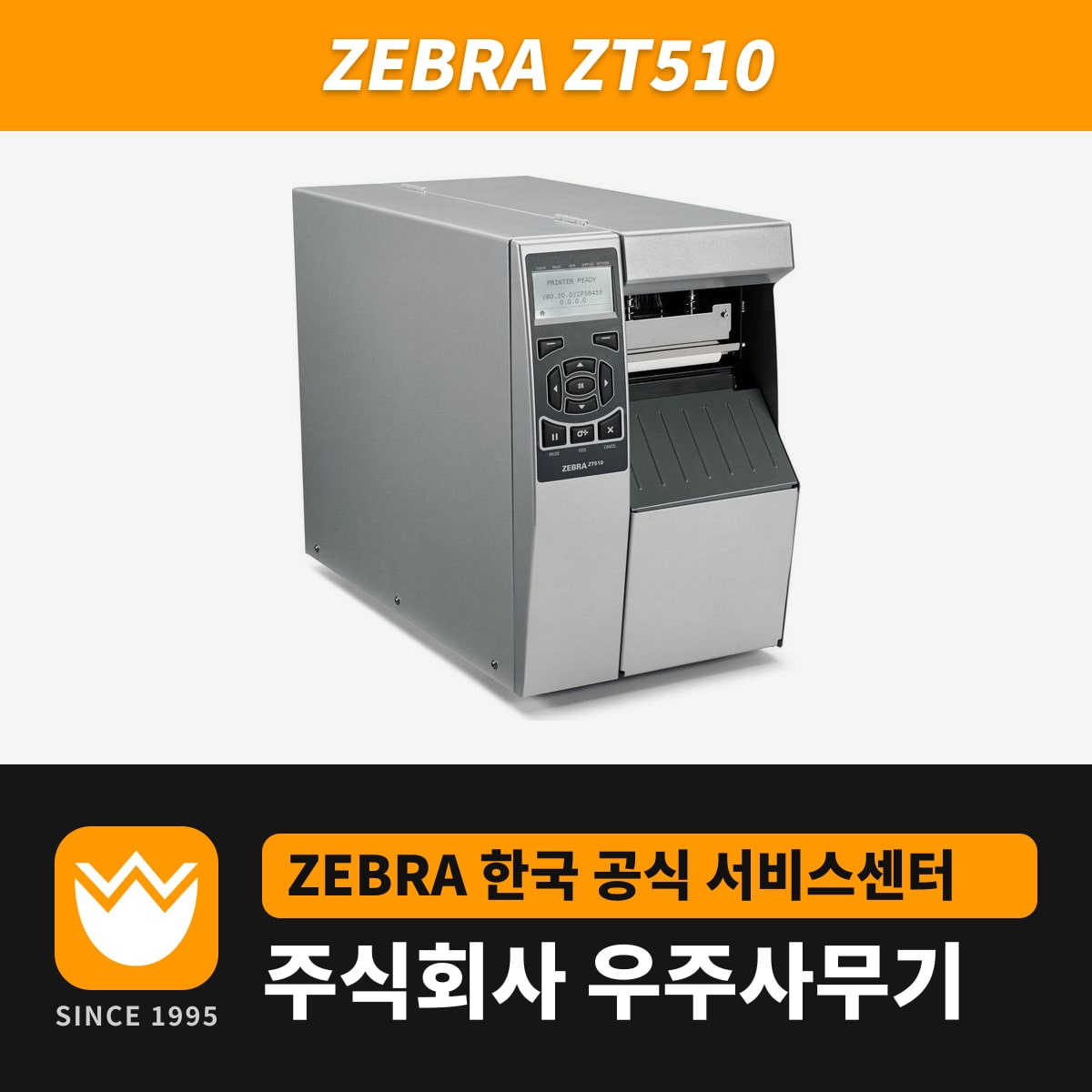

ZT510은 폭 104mm까지 인쇄하는 4인치 산업용 프린터이고, 제브라가 단종된 105SL과 105SLPlus의 후속으로 지정한 모델입니다. 105SL은 2018년 9월 30일, 105SLPlus는 2023년 5월 2일(아태 지역 2025년 3월 31일)에 지원이 끝났습니다.
해상도는 203dpi와 300dpi 두 가지입니다. 본체 크기는 폭 268.2 × 깊이 512.3 × 높이 395.7mm, 무게 22.7kg입니다.
버튼으로 다루는 조작부
조작부는 표시창 옆에 표시등 5개(STATUS·PAUSE·DATA·SUPPLIES·NETWORK)와 버튼 10개가 붙은 구성입니다. 터치 화면이 아니라 방향 버튼 4개와 OK 버튼으로 메뉴를 넘기고, 왼쪽·오른쪽 선택 버튼 2개는 바로 위 화면에 뜬 명령을 실행합니다.
CANCEL은 멈춤 상태에서 한 번 누르면 다음 양식 하나를, 2초 누르고 있으면 쌓인 양식 전부를 지웁니다. FEED는 누를 때마다 빈 라벨을 1장씩 내보냅니다.
해상도별 속도와 위치 오차
| 항목 | 203dpi | 300dpi |
|---|---|---|
| 인쇄 속도 | 51~305mm/s(2~12ips) | 51~254mm/s(2~10ips) |
| 가장 가는 바코드 막대 | 4.9mil | 3.3mil(90° 회전 3.9mil) |
| 최대 연속 인쇄 길이 | 3,810mm | 2,540mm |
| 첫 도트 위치 | 3.5mm(±1.25mm) | 2.1mm(±1.25mm) |
세로 위치 오차는 6ips(152mm/s) 이하에서 ±0.75mm이고, 그보다 빠르면 ±1.5mm로 두 배가 됩니다. 가로 오차는 속도와 관계없이 ±1.5mm입니다. 라벨 위 인쇄 위치가 빠듯하면 속도를 6ips 이하로 두고 인쇄합니다.
리본 코팅 방향을 가리는 두 가지 시험
기본 스핀들은 코팅면이 바깥으로 감긴 리본만 사용합니다. 안쪽 감김 리본은 옵션 스핀들을 달아야 하므로, 새 리본이 어느 쪽인지 모르면 아래 순서로 확인합니다.
- 라벨이 있으면 한 장을 떼어 끈끈한 면 모서리를 리본 롤 바깥면에 눌렀다가 뗍니다. 라벨에 잉크 가루가 묻어 나오면 바깥 코팅입니다.
- 라벨이 없으면 리본을 조금 풀어 바깥면이 종이에 닿게 놓고, 안쪽 면을 손톱으로 긁습니다. 종이에 자국이 남으면 바깥 코팅입니다.
리본 폭은 20~110mm, 길이는 최대 450m이고 라벨 폭과 같거나 넓은 리본을 걸어야 헤드 발열체가 라벨 면에 직접 닳지 않습니다.
커터 구성과 청소 주기
커터로 자르는 용지는 두께 0.23mm까지이고, 받침대에 받을 때 라벨 길이는 216mm를 넘지 않아야 합니다. 지연 절단 모드에서는 ~JK 명령을 받은 뒤 마지막 라벨을 자릅니다.
커터는 감압 연속지를 자르면 롤마다, 태그지나 받침지를 자르면 2~3롤마다 99.7% 이소프로필 알코올로 닦습니다. 헤드는 감열 모드에서 용지 한 롤마다, 열전사 모드에서 리본 한 롤마다 청소합니다.
연결 포트
USB 2.0(케이블 5m까지), RS-232 시리얼(널모뎀 케이블, 15.24m까지), 기가비트 이더넷, 블루투스 LE, NFC가 기본입니다. USB 호스트 포트는 옵션이고, 1TB 이하 USB 메모리와 USB 키보드를 연결해 사용합니다. 무선랜 카드는 위쪽 옵션 슬롯에만 들어가고, 두 번째 유선 프린트 서버는 아래쪽 슬롯에 넣습니다. 드라이버와 매뉴얼은 ZT510 드라이버 다운로드 페이지에 있습니다.
