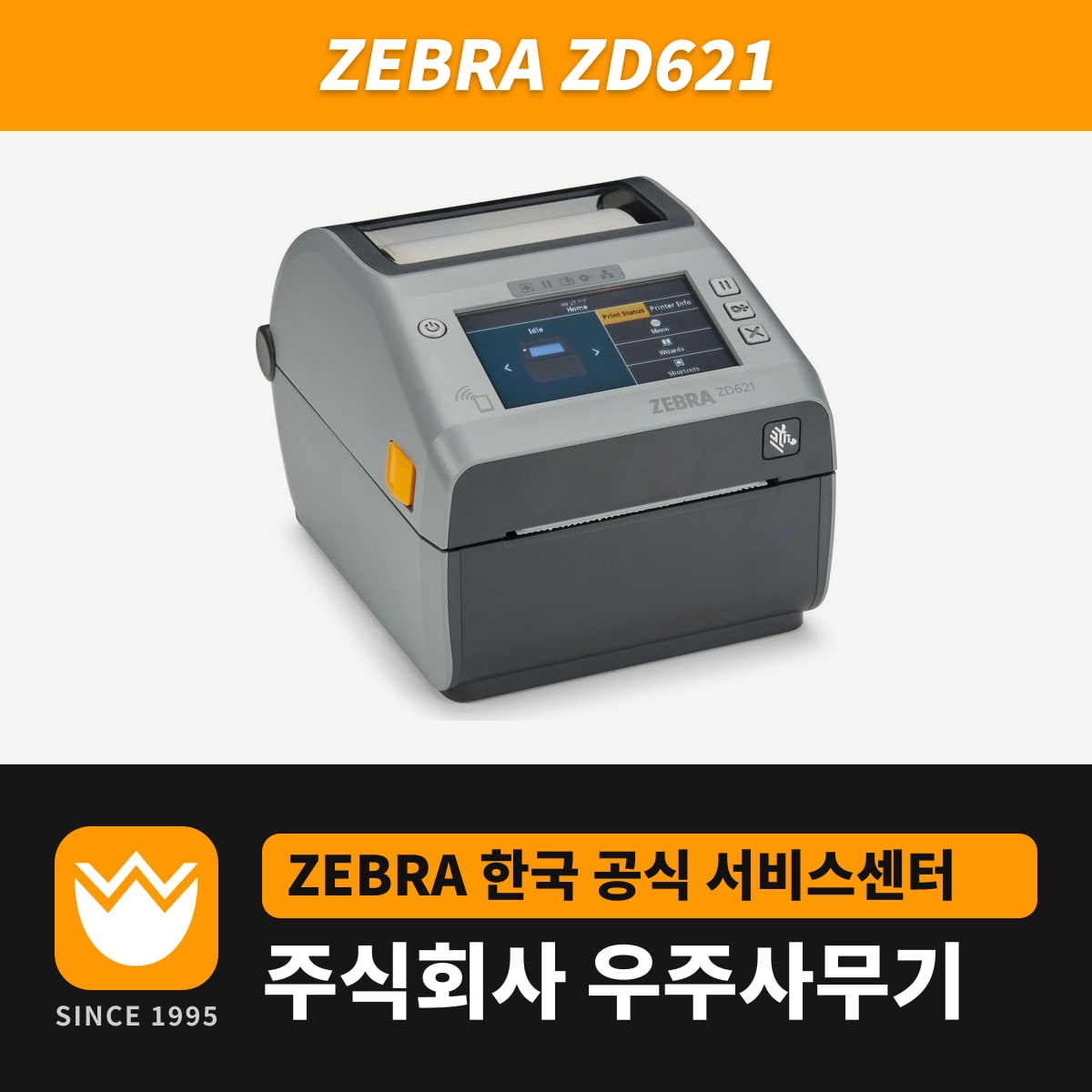

ZD621R은 ZD621 열전사 모델에 UHF RFID를 공장에서 넣은 4인치 프린터로, 컬러 터치 화면과 함께 나옵니다. 폭 15~118mm 라벨에 바코드를 인쇄하면서 EPC Gen 2 V2.1·RAIN RFID 태그에 데이터를 쓰고, 인코더는 제브라 RE40입니다.
RFID 안테나 위치
안테나는 플래튼 롤러와 이동식 용지 센서 홈 사이에 있고, 덮개를 열면 둥근 안테나 돔이 보입니다. 태그가 이 돔 위를 지날 때 읽고 쓰므로, RFID 시험을 할 때도 태그 라벨 1장을 돔 위에 올려 둡니다.
모델 확인은 전원을 켰을 때 터치 화면에 뜨는 RFID 정보와 본체 제품 라벨로 합니다.
보정으로 안 맞을 때 직접 넣는 RFID 설정
태그 보정(^HR, 메뉴 RFID Calibrate)을 1번 돌리면 쓰기 위치, 안테나, 읽기·쓰기 출력 3가지가 자동으로 정해집니다. 특정 태그 라벨에서 이 결과로도 인코딩이 불안하면 아래 3가지를 터치 화면이나 프린터 웹 페이지(RFID Setup)에서 직접 넣습니다.
| 메뉴 | 범위 | 명령 |
|---|---|---|
| RFID Program Position | F0~F999(라벨 길이 mm 이하, 앞으로 보냄) / B0~B30(뒤로 되감음) | ^RS, rfid.position.program |
| Read Power | 0~30 | ^RW, rfid.reader_1.power.read |
| Write Power | 0~30 | ^RW, rfid.reader_1.power.write |
B0~B30으로 넣으면 라벨이 지정한 거리만큼 뒤로 되감긴 뒤 기록하므로, 빈 이형지를 프린터 앞으로 빼 둔 채 인쇄합니다. F0~F999 설정은 라벨을 지정한 mm만큼 앞으로 보낸 뒤 기록합니다.
정상·무효 라벨 카운터 초기화
정상 인코딩 라벨과 무효(void) 라벨 카운터는 메뉴 RFID Valid Count·RFID Void Count에서 각각 0으로 되돌립니다(ZPL ~RO). 태그 롤이나 설정을 바꾸기 직전에 둘 다 비워 두면, 그 뒤 카운터에는 새 조건에서 나온 수만 쌓입니다.
드라이버와 매뉴얼은 ZD621 드라이버·매뉴얼에 있고, 태그 없이 일반 라벨만 인쇄하는 곳은 ZD621t로도 충분합니다.
