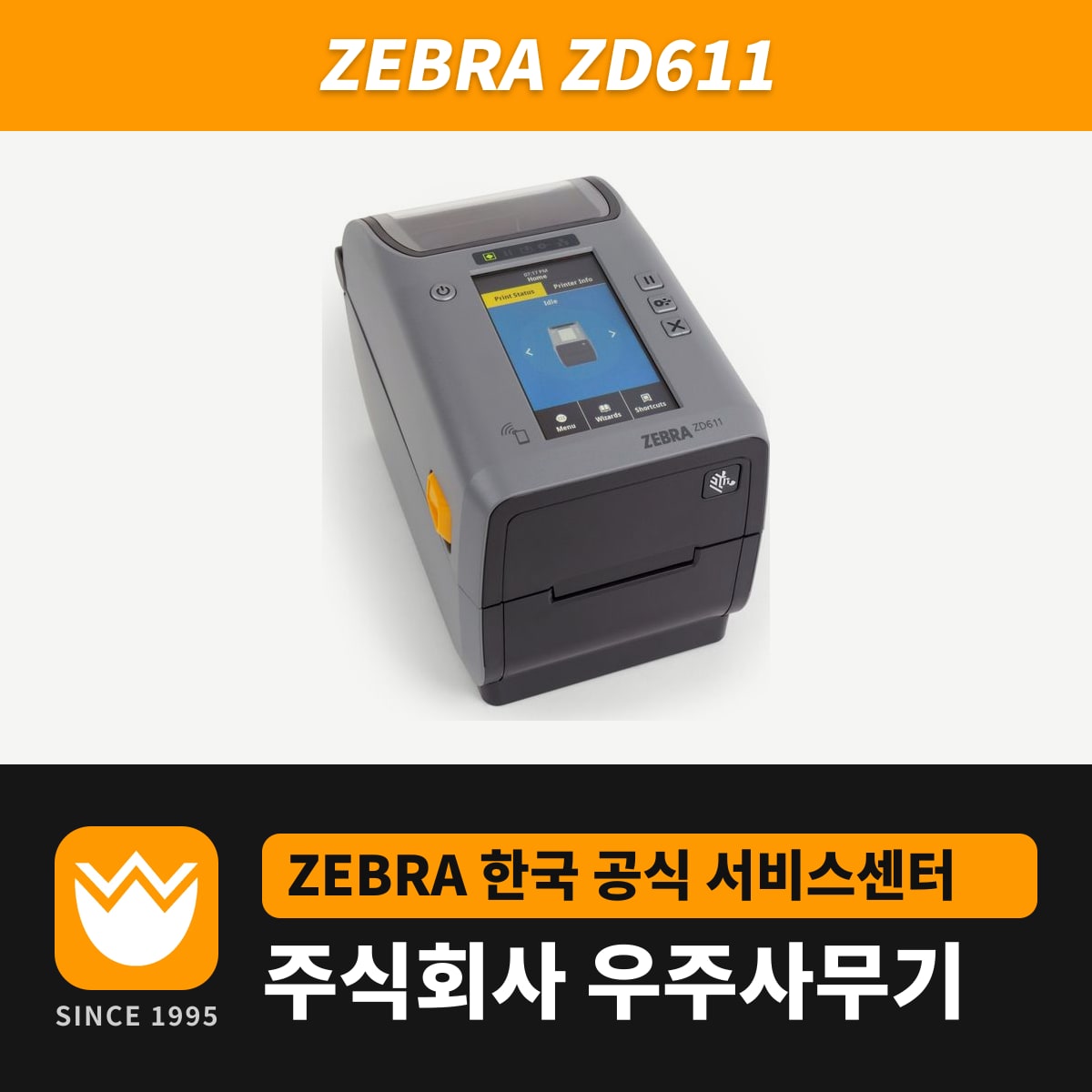

폭 15~60mm의 2인치 RFID 라벨을 발행한다면 ZD611 RFID 모델이 맞습니다. 바코드를 인쇄하는 동안 라벨 속 UHF 태그(EPC Gen 2 V2.1·RAIN RFID)를 RE40 리더/인코더로 인코딩합니다.
ZD611 RFID 모델에는 4.3인치 컬러 터치 화면이 기본으로 달려 있어, RFID 설정과 시험을 PC 없이 화면에서 끝냅니다.
터치 화면 마법사로 하는 첫 설정
홈 화면에서 Wizards를 누르면 System, Connection, Print, RFID 마법사와 이를 차례로 모두 돌리는 Set All 마법사가 나옵니다. 처음 설치 때는 Set All 하나로 4개 마법사를 이어서 돌립니다.
마법사를 돌리는 동안에는 PC에서 ZPL이나 인쇄 데이터를 보내지 않고, Print·Set All 마법사는 최대 폭(60mm) 용지로 돌립니다. 용지 길이가 시험 이미지보다 짧으면 프린터가 이미지를 잘라 내거나 여러 장에 나누어 인쇄합니다.
태그 시험·보정 메뉴의 순서
- 태그가 든 라벨 1장을 안테나 위에 올리고 RFID 메뉴의 RFID Test에서 Start를 누르면, 읽기·쓰기 시험 결과가 화면에 뜹니다. 이 시험에서는 용지가 움직이지 않습니다.
- 태그 보정 전에는 RFID 라벨로 용지 보정을 마치고 헤드를 닫은 뒤 라벨을 1장 이상 내보냅니다. 그래야 보정이 첫 태그의 올바른 위치에서 시작합니다.
- 같은 메뉴의 RFID Calibrate(ZPL ^HR)를 누르면 프린터가 용지를 움직이며 쓰기 위치, 쓸 안테나, 읽기·쓰기 출력을 정해 저장합니다.
보정 뒤 태그 1장에 기록한 내용은 태그를 안테나 위에 두고 Read RFID Data(^RF)를 눌러 화면으로 확인합니다. RFID 서브시스템 상태는 RFID Status 화면이나 ZPL ^HL로 확인합니다.
2인치 RFID 라벨의 인쇄 조건
인쇄 폭은 203dpi 56mm, 300dpi 54mm이고 속도는 각각 초당 최대 203mm, 152mm입니다. 라벨 길이는 6.35~991mm 범위에서 설정합니다.
연결은 이더넷·USB 2.0·USB Host가 기본이고, Wi-Fi 6 또는 Wi-Fi 5 무선 모듈과 RS-232 시리얼은 옵션입니다.
드라이버는 ZD611 드라이버·매뉴얼에 있고, RFID가 필요 없는 라벨만 인쇄한다면 ZD611 일반 모델로도 됩니다.
