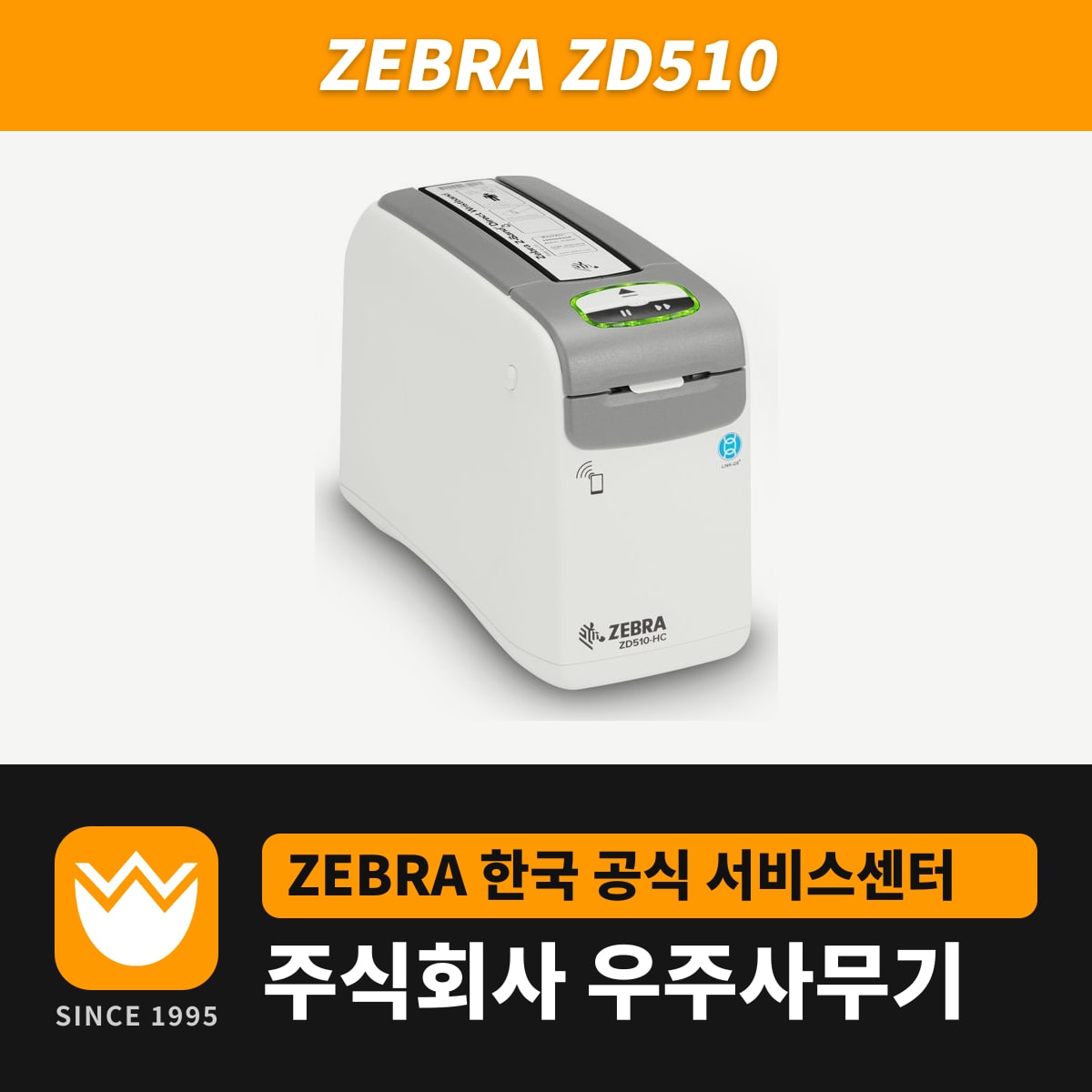

ZD510(ZD510-HC)은 손목밴드 카트리지만 받는 300dpi 감열 프린터입니다. 카트리지를 꽂으면 칩에 담긴 설정대로 속도가 정해져, 병원용 밴드는 초당 51mm, Z-Band Fun·Splash 레저 밴드는 초당 102mm로 인쇄합니다.
카트리지를 위에서 꽂는 구조라 프린터 위로 153mm 이상 비워 둬야 합니다. 본체는 127(W)×178(H)×242(D)mm입니다.
카트리지를 꽂을 때 프린터가 하는 일
ZD510 전원을 켜면 자체 점검이 끝난 뒤 밴드·상태 표시등 2개가 주황색으로 깜박이는데, 프린터에 카트리지가 없다는 뜻입니다. 이때 카트리지를 방향에 맞춰 넣고 가운데를 눌러 딸깍 소리가 날 때까지 밀어 넣습니다.
그러면 프린터가 정품 카트리지인지 확인하고, 남은 밴드 양을 읽고, 첫 밴드를 배출구까지 보낸 뒤 속도·농도·인쇄 위치·길이를 칩에서 가져옵니다. 상태 표시등 고리가 초록색, 밴드 표시등이 꺼짐이면 준비가 끝난 상태이고, 이 과정에 밴드를 한 장도 버리지 않습니다. 제브라 정품이 아닌 카트리지는 인식하지 않습니다.
밴드 종류별 인쇄 시작 위치
밴드 앞끝에서 약 25mm는 프린터가 뒤로 되감지 못해 인쇄되지 않고, 위아래 가장자리 1.2mm 안쪽에도 글자를 두지 않습니다. 환자가 찬 뒤 보이는 면에 오도록, 양식의 시작 위치를 아래 표처럼 밴드 종류·길이 5가지 조합에 맞춥니다.
| 밴드 | 밴드 길이 | 앞끝에서 인쇄 시작 |
|---|---|---|
| 접착식 | 279mm | 114mm |
| 접착식 | 178mm | 64mm |
| 접착식 | 152mm | 51mm |
| 클립식 | 279mm | 159mm |
| 클립식 | 178mm | 83mm |
클립 구멍과 위조 방지 칼집 위에는 인쇄하지 않습니다. 인쇄 폭은 19.05·25.4·30.16mm 세 가지, 인쇄 길이는 76~558mm입니다.
EJECT·PAUSE/FEED 버튼 동작
EJECT를 1번 눌렀다 떼면 나와 있던 밴드를 되감고 카트리지를 뱉어 냅니다. 6초 동안 누르면 밴드를 되감지 않은 채 강제로 빼내는데, 이때는 윗덮개를 열어 카트리지를 꺼내고 튀어나온 밴드를 가위로 곧게 자른 뒤 다시 꽂습니다.
PAUSE/FEED를 누르고 있으면 2초마다 주황색 깜박임이 하나씩 늘어, 1번에서 떼면 설정 밴드, 2번에서 떼면 센서 프로파일이 나옵니다.
청소 카드와 카트리지 처리
용지 경로는 카트리지 5개를 쓸 때마다 청소 카드로 닦습니다. EJECT로 카트리지를 빼고 전원을 끈 뒤, 윗덮개 해제 버튼 2개를 함께 눌러 덮개를 엽니다. 청소 카드를 뒤쪽에서 검은 헤드 브래킷 아래·회색 본체 위 투입구로 넣어 앞으로 약 1cm 나오게 하고 덮개를 닫습니다. EJECT를 누른 채 전원을 켜 15초가량 유지합니다. 카드가 움직였다 제자리로 돌아오면 빼내고, 알코올이 마르도록 2분쯤 기다린 뒤 카트리지를 다시 꽂습니다.
다 소모한 카트리지는 다시 채울 수 없습니다. 밝은 회색 카트리지는 스프링과 칩을 떼어 일반 플라스틱으로 분리배출하고, 검은색 카트리지는 제브라 회수 프로그램 대상입니다. 새 카트리지는 0~21°C, 습도 35~50%에서 포장째 보관합니다.
드라이버와 매뉴얼은 ZD510 드라이버·매뉴얼에 있습니다.
