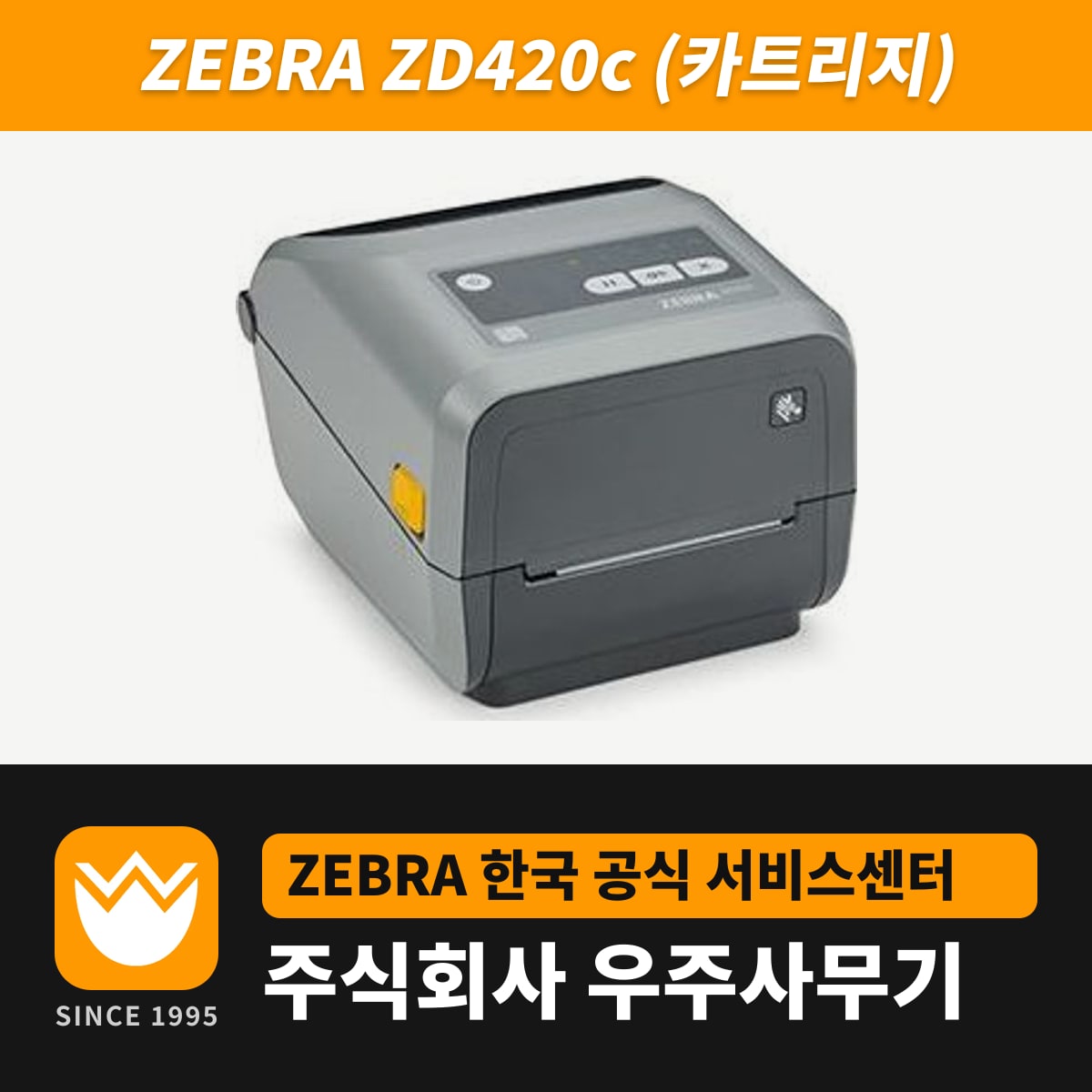

ZD420c는 74m 리본이 든 카트리지를 장착해 사용하는 ZD420 열전사 모델입니다. 리본 롤을 지관에 감아 걸 필요 없이 카트리지를 밀어 넣고 덮개를 닫으면, 프린터가 카트리지 칩에 저장된 리본 정보를 읽습니다.
ZD420c는 단종됐고, 같은 카트리지 방식으로 지금 나오는 모델은 ZD421c입니다.
ZD420 리본 카트리지 규격
카트리지 하나에 든 리본은 74m이고, 폭은 33~110mm 범위에서 나왔으며, 용지와 이형지 폭 전체를 덮어야 헤드가 상하지 않으므로 라벨보다 넓은 폭을 고릅니다. 색은 검정 1가지이고 재질은 왁스, 왁스/레진, 레진 3종입니다.
ZD420c는 제브라 정품 카트리지만 인식하며, 재생 카트리지나 타사 카트리지를 끼우면 Cartridge Authentication Failed 경고가 뜨고 인쇄하지 않습니다.
카트리지 끼우는 3단계
- 덮개를 열고, 카트리지 손잡이를 쥔 채 앞쪽 끝을 리본 이송부의 카트리지 슬롯에 가이드 레일을 따라 넣습니다.
- 카트리지 앞면이 이송부 앞쪽과 거의 나란해질 때까지 밀어, 딸깍 걸리는 소리와 느낌이 나면 멈춥니다.
- 덮개를 닫습니다. 용지를 바꿔 보정할 때도 용지와 카트리지를 모두 넣은 상태에서 PAUSE와 CANCEL을 2초 함께 누릅니다.
SUPPLIES 표시등으로 보는 카트리지 상태
- SUPPLIES가 빨간색·주황색으로 깜박이고 STATUS가 주황색으로 켜져 있으면 리본이 10% 남은 Ribbon Low 상태이니, 새 카트리지를 미리 준비합니다.
- 빨간색으로만 깜박이면 74m 리본이 다 떨어졌거나 카트리지가 빠진 Ribbon Out 상태입니다.
- SUPPLIES가 주황색으로만 깜박이는 Ribbon In은 감열 방식으로 인쇄하려는데 카트리지가 꽂혀 있다는 뜻입니다. 전원을 켠 채 카트리지를 빼고 덮개를 닫은 뒤 FEED를 1번 누릅니다.
카트리지 잔량을 읽는 SGD 명령
남은 리본 길이는 getvar 명령의 ribbon.cartridge.length_remaining 항목으로 읽고, 카트리지 폭·종류·부품번호·일련번호도 같은 ribbon.cartridge 계열 항목으로 확인합니다. Ribbon Low 경고 시점은 ribbon.ribbon_low.warning 항목으로 바꾸며, 끄기(off)나 5·10·15·25·50·75·100% 중에서 고릅니다.
카트리지를 못 읽을 때의 점검 순서
카트리지를 끼웠는데도 Ribbon Out이 뜨면 알코올을 적신 면봉으로 카트리지 칩을 닦고, 프린터 윗부분에 있는 카트리지 센서 접촉 핀도 닦습니다. 다른 카트리지로도 같으면 펌웨어를 다시 올리고, 그래도 안 되면 우주사무기 서비스센터에서 점검받습니다.
카트리지 모델 드라이버도 ZD420 자료실의 공용 파일을 사용합니다.
