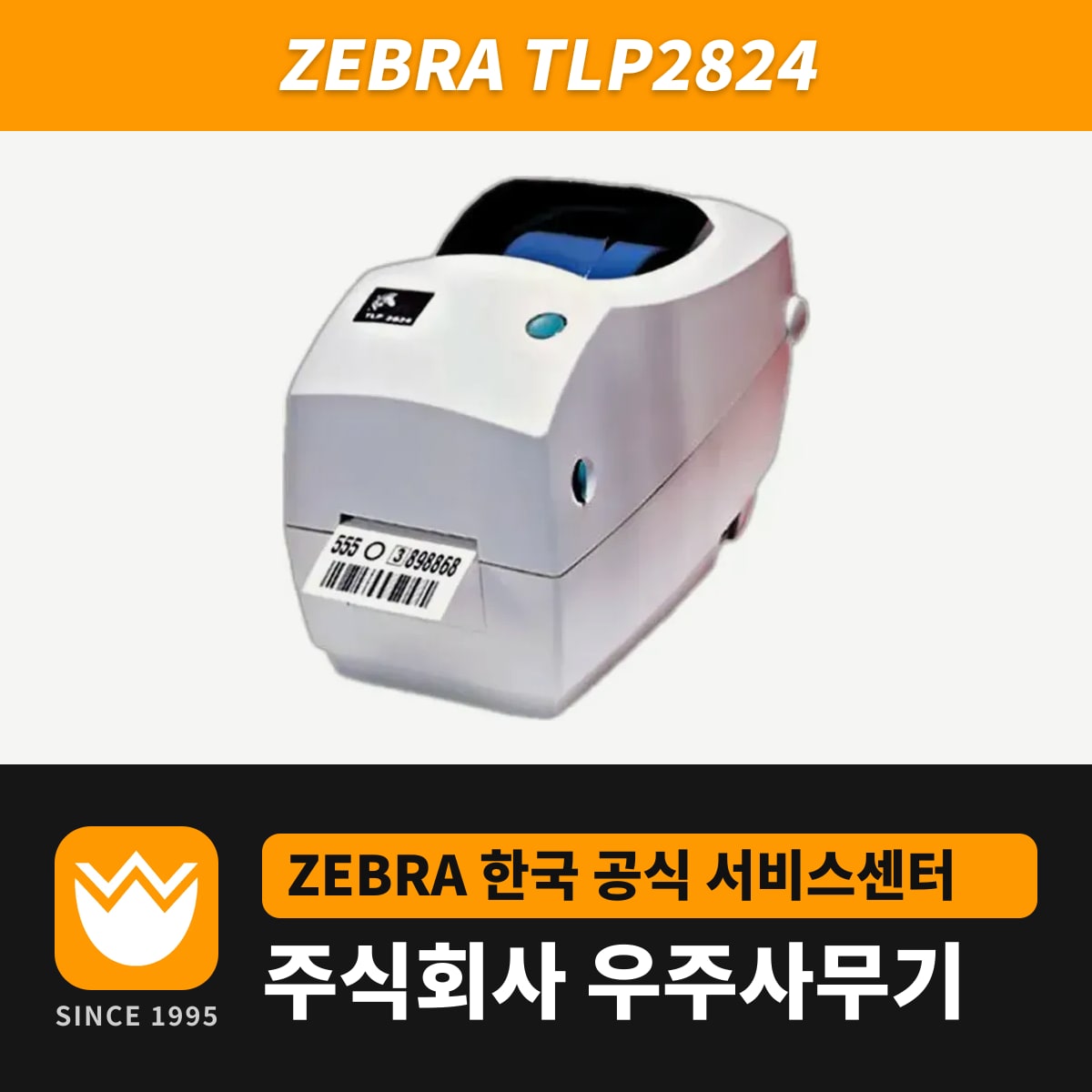

TLP2824를 운용하는 곳에서 가장 먼저 확인할 것은 뒷면 포트입니다. 이 EPL2 열전사·감열 겸용 프린터는 병렬 포트만 있는 형, USB에 9핀 시리얼을 더한 형, 이더넷에 6핀 RJ-11 시리얼을 더한 형 가운데 하나로 나왔습니다. 청소 카드와 헤드 청소 필름(Save-a-Print Head)도 4인치가 아닌 2인치 폭 제품을 사용합니다.
포트 구성 3가지와 ZD411에서 바뀌는 연결
| 구성 | 포트 | 연결 메모 | 교체 기종 ZD411에서 |
|---|---|---|---|
| 병렬형 | 36핀 센트로닉스 병렬 | IEEE 1284 호환 케이블 권장 | 병렬 포트 없음, USB 2.0으로 연결 |
| USB형 | USB 1.1 + DB-9 시리얼 | 허브 하나에 프린터 여러 대 연결 가능 | USB 2.0 기본, 시리얼은 현장 장착 RS-232 모듈 |
| 이더넷형 | 내장 이더넷 + RJ-11 시리얼 | 커넥터 옆 테스트 버튼으로 네트워크 설정 라벨 인쇄 | 이더넷 모듈(공장·현장 장착), 시리얼 모듈 별도 |
이더넷형의 시리얼은 9핀이 아니라 6핀 RJ-11 단자여서, PC의 9핀 포트와는 DB-9 암-RJ-11 변환 배선으로 잇습니다. 출고 때 시리얼 통신은 9600bps에 데이터 8비트, 패리티 없음, 정지 비트 1로 맞춰져 있습니다.
데이터 케이블은 모두 차폐형을 사용하고, 길이는 1.83m(6피트) 이내로 짧게 유지합니다. 잡음이 섞이지 않게 전원 코드와 단단히 묶지 않습니다.
심 굵기에 맞춘 롤 홀더
TLP2824의 롤 홀더에는 심 굵기에 맞추는 조절 레버가 있습니다. 심이 가는 롤은 레버를 위로 올리고, 심이 굵은 롤은 아래로 눌러 둔 다음 롤을 끼웁니다.
지그재그로 접힌 팬폴드 용지는 뒤쪽 투입구로 넣습니다. 홀더를 가장 넓게 벌려 홀더 열림 잠금을 앞쪽으로 딸깍 걸고, 용지 가이드를 용지 가장자리에 살짝 닿게 맞춘 뒤 덮개를 닫습니다.
박리 모드 설정 순서
- 라벨 몇 장을 대지에서 떼어 내고 윗덮개와 디스펜서 도어를 엽니다.
- 스타일러스처럼 끝이 가는 도구로 라벨 감지 센서 스위치를 켭니다.
- 대지를 박리 바 앞, 박리 롤러 뒤로 통과시킵니다.
- 디스펜서 도어와 윗덮개를 닫고 FEED 버튼을 눌러 라벨을 내보냅니다.
박리 모드에서는 내민 라벨을 가져가야 다음 장을 인쇄합니다. 라벨 사이에서 멈추지 않고 계속 인쇄되면 센서 스위치가 꺼졌는지, 센서에 종이 부스러기가 꼈는지, Q 명령이 연속 용지로 설정돼 있는지 순서대로 점검합니다.
ZD411 열전사 모델에 거는 리본 규격
제브라가 TLP2824 대신 지정한 ZD411의 열전사 모델은 길이 74m, 폭 33~58mm, 롤 외경 34mm, 지관 안지름 12.7mm 리본을 겁니다. 용지 폭 상한 60mm보다 리본 폭 상한이 2mm 좁아서, 60mm 용지를 사용하면 리본이 용지 전체를 덮지 않습니다. TLP2824에 사용하던 리본 재고를 옮겨 걸려면 이 네 가지 치수가 모두 맞는지부터 측정합니다.
