소량 영수증 현장에 맞는 2인치 감열 프린터

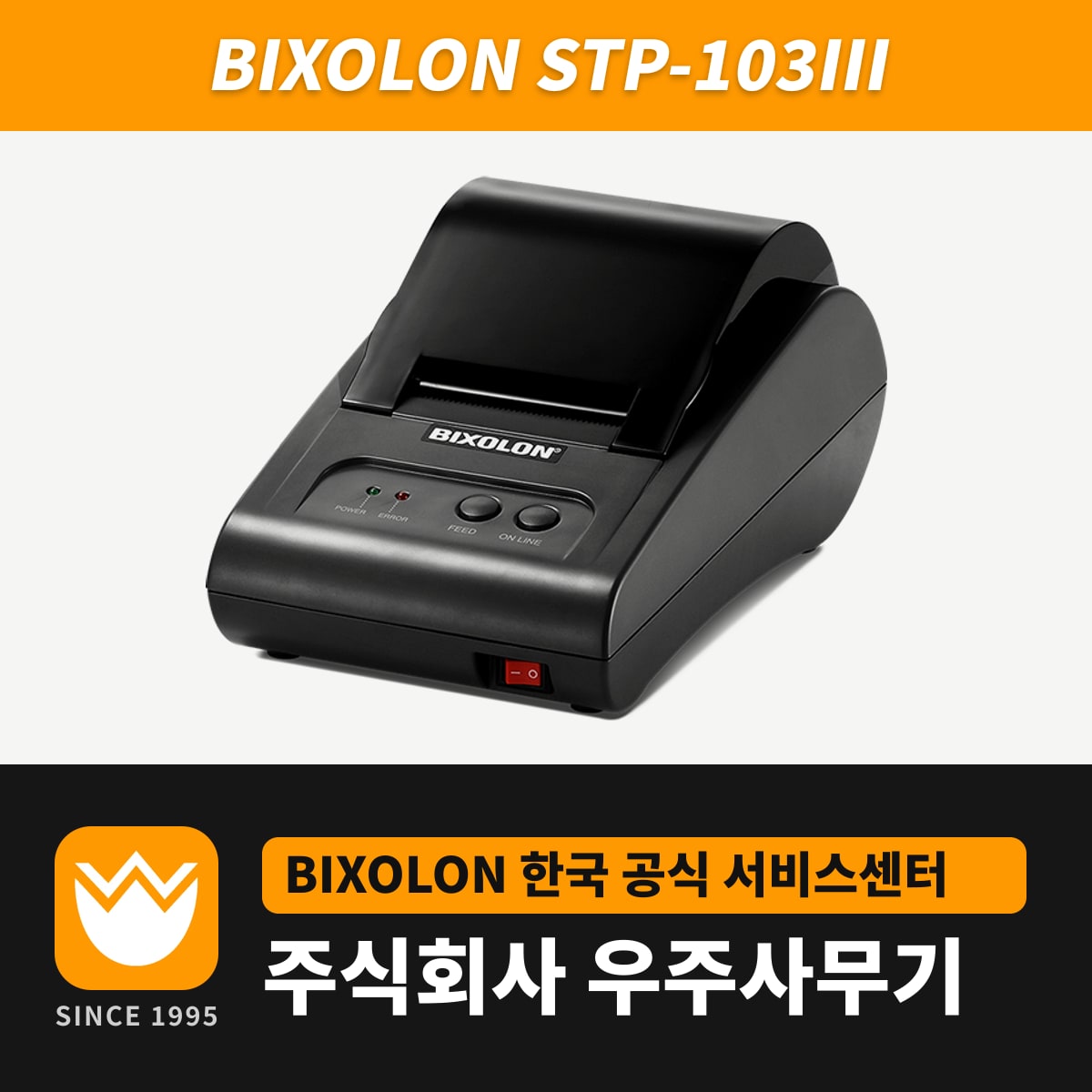

STP-103III는 폭 58mm 감열 영수증 롤을 사용하는 빅솔론 2인치 POS 프린터입니다. 해상도 203dpi, 인쇄 속도 최대 80mm/초, 인쇄 폭 48mm입니다. 하루 출력량이 적은 계산대 영수증, EFT POS 영수증, 58mm 폭 리포트 출력에 맞습니다.
본체는 폭 116mm, 길이 180mm, 높이 90mm에 무게 450g입니다. 한글 글꼴(24×24)을 내장해 한 줄에 16자를 출력하고, 영문은 Font A 기준 한 줄 32자입니다.
인터페이스 구성과 DIP 스위치 설정
인터페이스는 USB 2.0과 시리얼을 함께 넣은 구성, USB 2.0과 패러럴을 함께 넣은 구성 두 가지입니다. 기존 POS가 25핀 시리얼이나 패러럴 포트로 프린터를 연결해 왔다면 그 포트가 있는 구성을 선택합니다. 상자에 USB A-B 케이블, 시리얼 케이블(25-9핀), 패러럴 케이블이 함께 들어 있습니다.
뒷면 금전함 단자는 Y형 어댑터로 금전함 2개까지 연결합니다. 시리얼 전송 속도는 DIP 스위치로 2,400~115,200bps 중 선택하며, 출고 설정은 9,600bps입니다. SW 1-5는 흐름 제어(DTR/DSR, Xon/Xoff), SW 1-4는 인쇄 농도, SW 1-7·1-8은 영문 글꼴(Font A·B·C)을 바꿉니다.
DIP 스위치는 반드시 전원을 끈 상태에서 조작합니다. 전원이 켜진 상태에서 바꾼 설정은 프린터가 인식하지 않고, 쇼트가 나면 프린터가 고장 납니다. DIP 스위치 덮개를 열고 핀셋으로 스위치를 옮긴 뒤, 덮개를 닫고 전원을 켭니다.
용지 장착과 설치 위치
용지는 폭 57.5mm, 롤 외경 60mm 이하, 두께 0.05~0.08mm 감열 롤을 사용합니다.
- 전원을 끄고 위 덮개를 열어 다 소모한 롤을 꺼냅니다.
- 새 롤은 용지가 풀리는 방향을 확인하고 넣습니다.
- 용지 끝을 덮개 밖으로 조금 당겨 낸 상태에서 덮개를 닫고 전원을 켭니다.
용지가 떨어지거나 남은 양이 적으면 빨간 ERROR 표시등이 깜박입니다. 직사광선이 드는 곳, 열기와 습기가 많은 곳, 흔들리는 선반은 피하고 평평한 곳에 설치합니다.
셀프 테스트와 고장 확인
용지를 넣고 덮개를 닫은 뒤 FEED 버튼을 누른 채 전원을 켜면 셀프 테스트를 시작합니다. 소프트웨어 버전과 DIP 스위치 상태를 인쇄하니 통신 설정이 맞는지 먼저 확인합니다. 이어서 FEED 버튼을 누르면 시험 인쇄를 진행하고, 끝에 "** COMPLETED **"를 출력합니다.
명령어가 의도대로 처리되는지 확인하려면 FEED와 ON LINE 버튼을 함께 누른 채 전원을 켭니다. 받은 데이터를 16진수와 문자로 출력하는 덤프 모드이며, 전원을 다시 켜면 덤프 모드가 끝납니다. 드라이버와 매뉴얼은 STP-103III 자료 다운로드에 있습니다.
