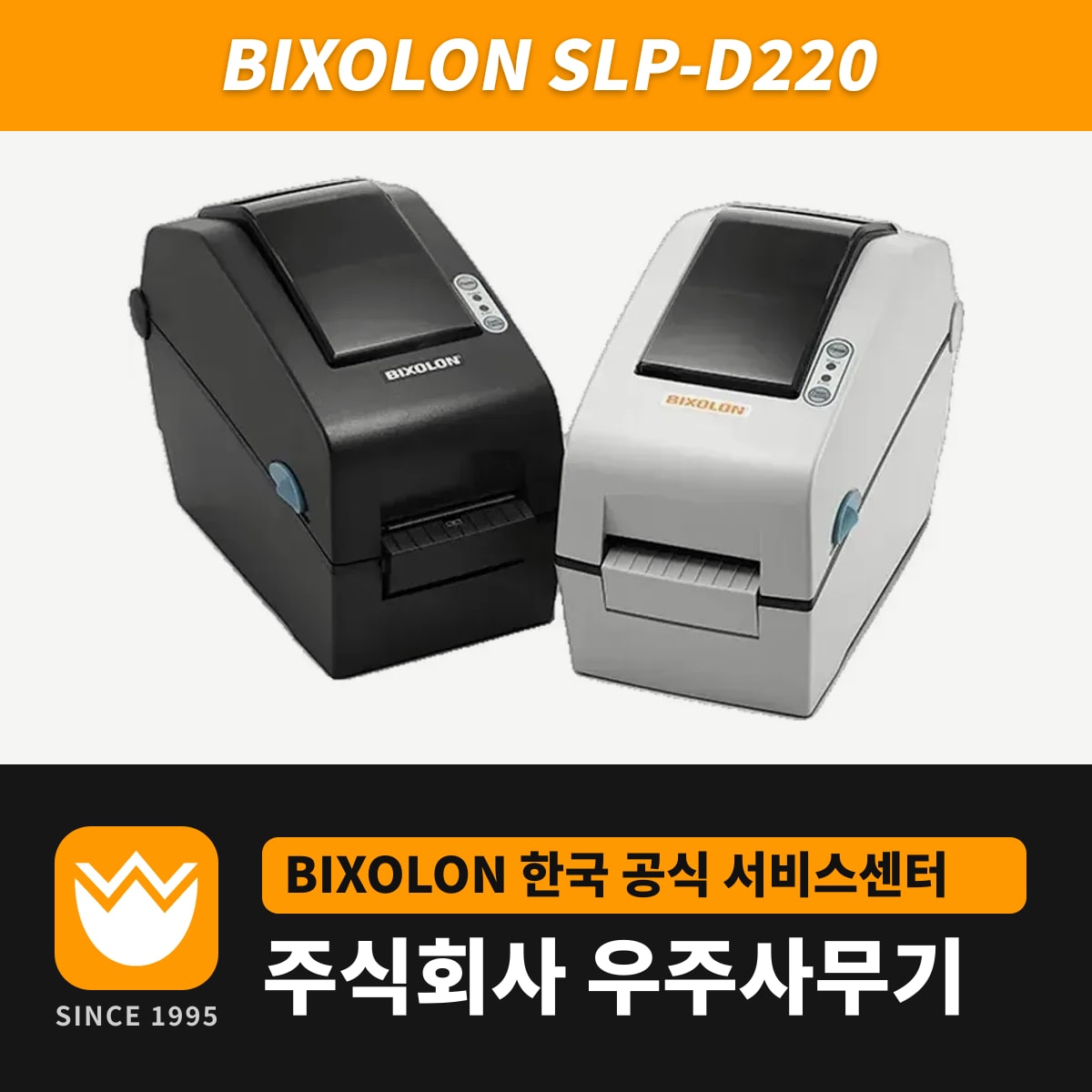

SLP-D220은 리본 없이 감열 용지에 인쇄하는 빅솔론 2인치 라벨 프린터입니다. 203dpi에 인쇄 폭은 최대 54mm이고, 속도는 딥스위치 1-1을 켜면 6ips(152mm/초), 끄면 5ips입니다.
이 모델은 속도·농도·용지 종류·에뮬레이션을 본체 바닥의 딥스위치 1번·2번 뭉치(각 8개)로 정합니다. 화면이 없는 대신 스위치 위치만 보면 설정이 드러나서, 시리얼(RS-232C) 통신 속도를 기존 장비에 맞출 때도 PC 없이 바꿉니다.
딥스위치별 설정 항목
| 스위치 | OFF(위로 올림) | ON(아래로 내림) |
|---|---|---|
| 1-1 속도 | 5ips | 6ips |
| 1-2~1-4 농도 | 세 개 조합으로 6·8·10·12·14·16·18·20의 8단계 | |
| 1-6 용지 | 라벨지 | 감열 연속지 |
| 1-8 역이송 | 사용 | 사용 안 함 |
| 2-1·2-2 통신 속도 | 9,600 / 19,200 / 57,600 / 115,200bps 중 선택 | |
| 2-3 용지 감지 | 갭 | 블랙마크 |
| 2-5 에뮬레이션 | SLCS·EPL·ZPL | DPL |
| 2-8 긴 라벨 분할 인쇄 | 사용 안 함 | 사용 |
- 전원 스위치를 끕니다.
- 본체를 뒤집어 바닥의 딥스위치 덮개를 떼고, 핀셋처럼 끝이 가는 도구로 스위치를 옮깁니다.
- 덮개를 닫고 전원을 켜면 새 설정이 그때부터 적용됩니다.
Unified Label Utility로 저장한 기본 설정은 명령어로 보낸 설정보다 우선합니다. 자체 프로그램이 명령어로 용지 폭과 농도를 보내는 현장이라면 유틸리티 기본 설정은 그대로 둡니다.
갭 센서 자동 보정 순서
- 용지를 바르게 건 뒤 용지 덮개를 연 채로 FEED 버튼을 누르고 전원을 켜면 초록 LED가 깜빡입니다.
- 덮개를 닫으면 안내문 한 장이 인쇄되고 빨간 LED가 켜집니다.
- FEED를 두 번 누르면 라벨 2~3장을 연달아 내보내며 갭 센서를 맞춥니다.
- 세 번 누르면 4~5장을 천천히 내보내며 보정과 라벨 길이 측정을 함께 합니다. 한 번만 누르면 이전 보정을 지우고 공장 기본으로 돌아갑니다.
그래도 간격을 못 읽는 특수 용지는 유틸리티의 Calibration Setting Manager에서 라벨 길이를 mm로 넣고 굵게 표시된 감지 수치 중 하나를 저장합니다.
SLP-D223·SLP-D220E와 다른 점
| 항목 | SLP-D220 | SLP-D223 |
|---|---|---|
| 해상도 | 203dpi (8dots/mm) | 300dpi (11.8dots/mm) |
| 최대 인쇄 폭 | 54mm | 56.9mm |
| 최대 인쇄 속도 | 152mm/초 (6ips) | 100mm/초 (4ips) |
이더넷은 이름 끝에 E가 붙은 SLP-D220E·D223E에만 있습니다. 두 E 모델은 딥스위치 0번으로 절전 중 이더넷을 살려 둘지 정합니다.
자가 진단 인쇄와 헤드 청소
FEED를 누른 채 전원을 켜면 제어 ROM 버전과 딥스위치 상태를 한 장에 출력합니다. 인쇄가 끝나고 2초 안에 버튼을 한 번 누르면 헥스 덤프, 두 번 누르면 받은 데이터를 영수증처럼 차례로 출력하는 라인 프린트 모드로 들어갑니다. 필러 옵션을 사용하는 중에는 자가 진단이 되지 않습니다.
헤드는 용지 롤을 바꿀 때마다 닦습니다. 전원을 끄고 2~3분 식힌 뒤 의료용 알코올을 묻힌 면봉으로 닦고, 알코올이 마를 때까지 1~2분 기다렸다가 다시 켭니다.
드라이버와 매뉴얼은 SLP-D220 드라이버 다운로드에 있습니다. 착한라벨 디자이너에서 양식을 만들 때는 가로를 54mm 인쇄 폭 안에 둡니다.
