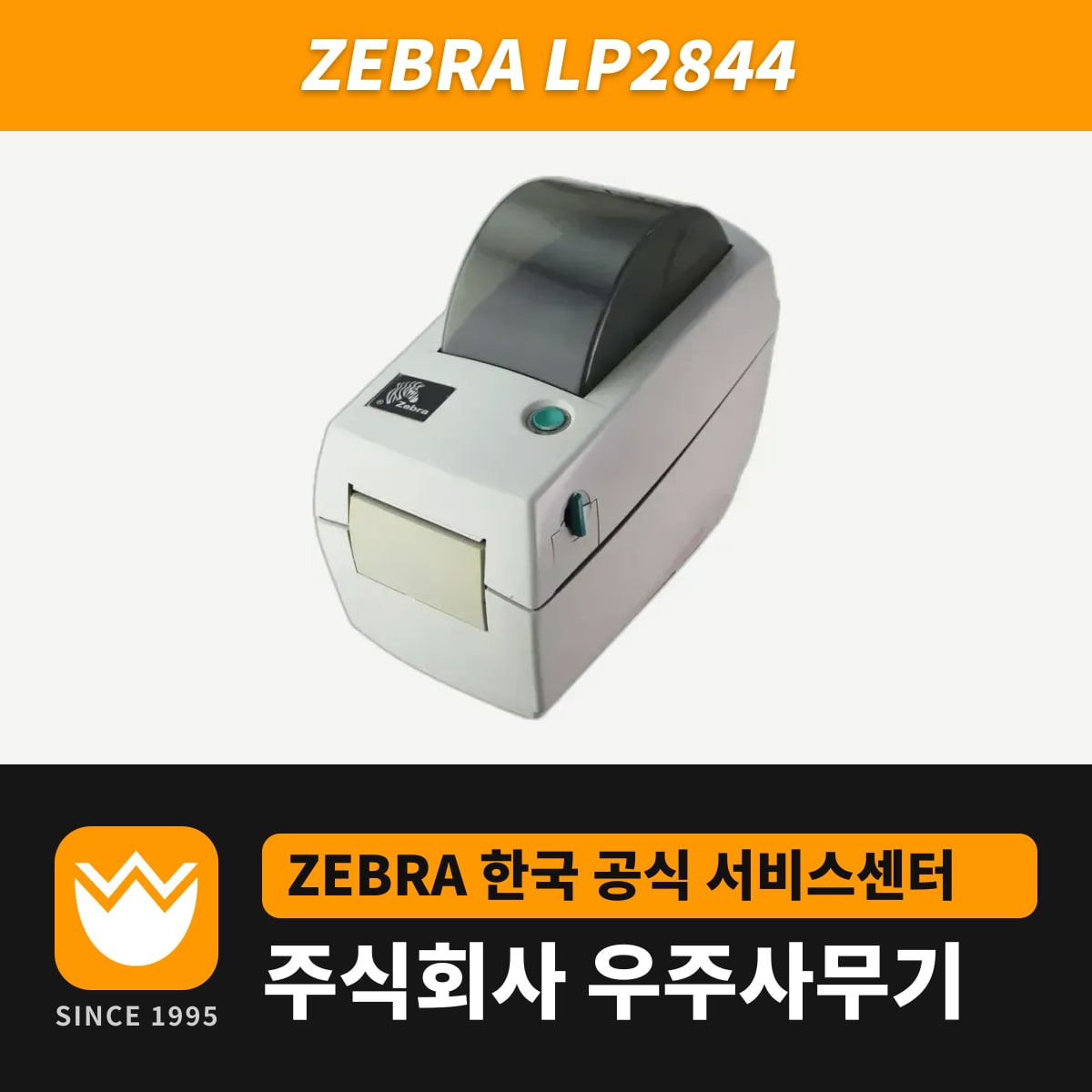

LP2844는 EPL2 페이지 모드와 옛 EPL1 라인 모드를 한 펌웨어에 담은 감열 프린터입니다. 두 모드는 전원을 켤 때 FEED 버튼 조작으로 오가고, 한번 고른 모드는 LP2844 전원을 껐다 켜도 유지됩니다.
USB 1.1과 RS-232 시리얼은 모든 LP2844에 있고, 나머지 한 자리는 병렬 포트 또는 ZebraNet 이더넷입니다. 청소 카드는 4인치 폭 제품을 사용합니다.
라벨 대신 명령 문자가 인쇄될 때의 모드 전환
양식을 보냈는데 라벨에 프로그램 코드나 엉뚱한 문자가 인쇄되거나 아예 아무것도 안 나오면 EPL1 라인 모드가 켜져 있는지부터 확인합니다. 상태 보고서를 한 장 출력하면 지금 모드가 나옵니다.
- 전원을 끄고 FEED 버튼을 누른 채 다시 켭니다.
- 표시등이 깜박이기 시작하면 버튼에서 손을 뗍니다.
- 표시등이 두 번째로 깜박이기 시작하면 FEED 버튼을 다시 눌러 유지합니다.
- 표시등이 호박색으로 고정되면 손을 떼고, 초록색으로 바뀌면 모드 전환이 끝난 것입니다.
PC에서 명령으로 바꿀 때는 줄바꿈 사이에 OEPL1을 보내 라인 모드로, <ESC>EPL2를 보내 페이지 모드로 돌아옵니다.
팬폴드 용지와 행거 고정 나사
접힌 팬폴드 용지를 뒷면 투입구로 넣을 때는 롤 행거 간격을 용지 폭에 맞춰 나사로 고정합니다.
- 윗덮개를 열고 실제 사용할 용지를 대어 행거 간격을 용지 가장자리에 살짝 닿게 맞춥니다.
- 1번 십자 드라이버로 행거 고정 나사를 조입니다.
- 용지 가이드도 같은 용지 폭에 맞춘 뒤, 뒷면 투입구로 넣은 용지를 행거와 가이드 사이로 통과시킵니다.
- 윗덮개를 닫습니다.
감열 헤드 교체 순서
헤드를 바꾸기 전에 전원 코드를 분리하고, 접지된 정전기 방지 매트와 손목 띠를 준비합니다. 공구는 1번 십자 드라이버 하나면 됩니다.
- 분리 레버를 앞으로 당겨 덮개를 열고, 래치 프레임을 윗케이스에 고정한 나사 4개를 풉니다.
- 헤드 스프링을 왼쪽으로 당겨 빼고, 헤드에 꽂힌 전선 묶음을 조심스럽게 분리합니다.
- 헤드를 브래킷에 고정한 나사 2개와 와셔를 풀어 헤드를 꺼냅니다.
- 새 헤드는 오른쪽 나사에 접지선을 함께 물려 조이고, 스프링의 V자 꺾인 부분을 브래킷 윗면 홈에 맞춥니다.
- 케이블이 눌리지 않았는지 보고 나사 4개를 다시 조인 뒤, 청소 펜으로 헤드를 닦고 상태 보고서를 출력해 확인합니다.
라인 모드 양식 기준으로 본 ZD230D와 ZD230DA
LP2844에서 EPL1 라인 모드로 인쇄하던 작업이 남아 있다면, 같은 ZD230 감열 모델인 ZD230D와 ZD230DA 가운데 어느 쪽이냐에 따라 양식을 고칠지가 정해집니다.
| 항목 | ZD230D | ZD230DA |
|---|---|---|
| EPL1 라인 모드 | 사양에 있음 | 사양에 없음(EPL2 페이지 모드) |
| 플래시 메모리 | 128MB | 8MB |
| USB 외 연결 | 이더넷·Wi-Fi·블루투스 공장 장착 옵션 | USB-시리얼 옵션 |
라인 모드 양식을 그대로 보내려면 ZD230D를 고르고, ZD230DA를 선택한다면 양식을 EPL2 페이지 모드로 바꿔 둡니다. 두 모델 모두 병렬 포트는 없습니다.
