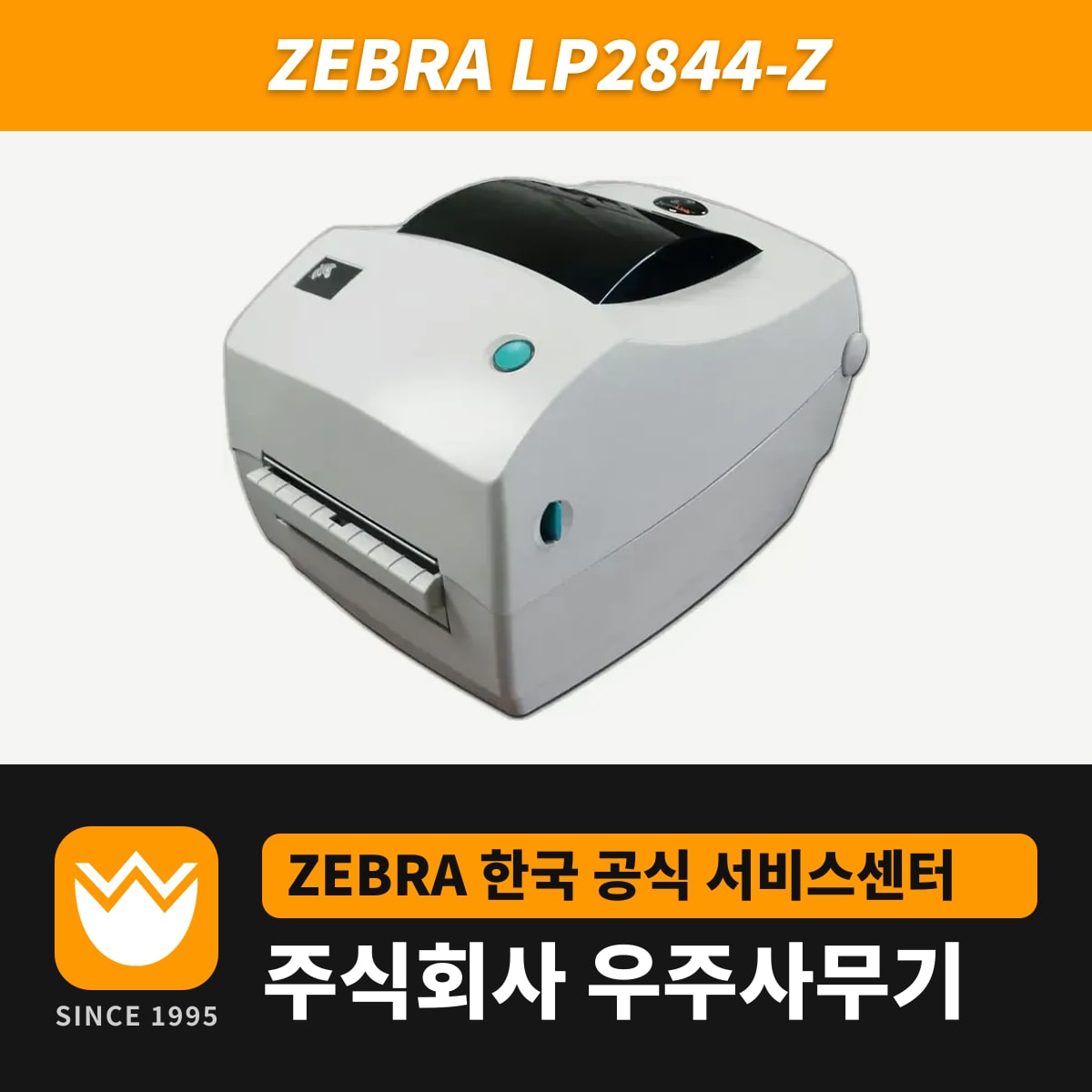

LP2844-Z는 ZPL II 명령으로 움직이는 제브라 감열 데스크톱 프린터입니다. 이름이 비슷한 LP2844는 EPL2 기종이라, 양식을 만든 언어가 ZPL이면 -Z가 붙은 이 모델이 맞습니다.
뒷면은 USB 1.1과 RS-232 시리얼을 공통으로 두고, 여기에 36핀 병렬이나 ZebraNet PrintServer II 이더넷 중 하나가 붙습니다. 대지 없는 무라이너 라벨은 실리콘 플래튼을 단 감열 LP 모델에서만 사용합니다.
FEED 버튼 깜박임 횟수별 기능
LP2844-Z의 조작부는 전원 스위치, FEED 버튼, 상태 표시등이 전부라 설정도 FEED 버튼 1개로 합니다. 전원을 켜 둔 채 덮개를 닫고 버튼을 몇 초 누르면 초록 LED가 한 묶음씩 늘어나며 깜박이는데, 세고 있던 묶음이 끝나는 순간 버튼을 놓으면 그 횟수의 기능이 돌아갑니다.
| 깜박임 | 손을 뗐을 때 |
|---|---|
| 1번 | 설정 라벨 인쇄 |
| 2번 | 용지 센서 보정, 센서 프로파일 인쇄 |
| 3번 | 통신 설정 초기화 또는 자동 통신 속도 맞춤 |
| 4번 | 공장 기본 설정으로 초기화한 뒤 자동 보정·저장 |
| 5번 | 인쇄 폭 보정(겹쳐 인쇄되는 사각형이 라벨 끝에 닿을 때 FEED) |
| 6번 | 인쇄 농도 보정(가장 옅은 것부터 9단계 샘플 중 원하는 농도에서 FEED) |
7번까지 깜박인 뒤에도 계속 누르고 있으면, 손을 떼도 프린터는 그 버튼 입력을 무시합니다. 전원을 끈 채 FEED 버튼을 누르고 켜면 2844-Z는 설정 라벨을 출력한 뒤 받은 데이터를 문자 그대로 인쇄하는 통신 진단 모드로 들어가고, 전원을 껐다 켜야 빠져나옵니다.
자동 보정과 수동 보정의 관계
LP2844-Z는 용지가 들어 있는 채로 전원을 켜거나 용지 오류를 해결하면 스스로 센서를 맞추고 라벨 길이를 잽니다. 인쇄된 대지나 미리 인쇄된 라벨처럼 자동 보정이 잘 안 맞는 용지는 깜박임 2번 수동 보정을 적용합니다.
수동 보정을 한 번 하면 그 뒤로는 전원을 켤 때 자동 보정을 하지 않습니다. 자동 보정으로 되돌리려면 깜박임 4번 공장 초기화를 합니다.
ZPL 설정 저장 명령(~JL·^SC·^JUS)과 시리얼 배선
라벨 길이는 ~JL 명령으로, 통신 설정은 ^SC 명령으로 바꾸고, 바꾼 설정을 전원을 꺼도 남게 하려면 ^XA^JUS^XZ를 보내 플래시 메모리에 저장합니다.
2844-Z의 시리얼 기본 통신 조건은 9600bps·데이터 8비트·패리티 없음·정지 비트 1·XON/XOFF 흐름 제어입니다. PC 같은 DTE 장치와는 널 모뎀(크로스) 케이블로, 모뎀 같은 DCE 장치와는 직결 케이블로 잇습니다. 시리얼과 병렬 포트로 공급하는 전류는 합쳐서 0.75A를 넘지 않아야 합니다.
^SC로 맞춘 시리얼 조건을 ZD230DA로 옮기기
ZD200 시리즈는 ZPL을 받으므로 LP2844-Z용 ZPL II 양식은 손대지 않고 보냅니다. 옮길 때 걸리는 것은 널 모뎀 케이블로 물린 시리얼 연결입니다. 감열 모델 ZD230DA는 기본 연결이 USB 2.0 하나라서, 시리얼 장비를 계속 연결하려면 사양서 옵션 목록의 USB-시리얼을 함께 주문하고 LP2844-Z에서 ^SC로 바꿔 둔 통신 속도·패리티를 새 연결에도 똑같이 맞춥니다. 시리얼 대신 랜으로 공유할 계획이면 이더넷을 공장에서 장착하는 ZD230D를 고르고, 병렬 케이블로 연결하던 PC는 USB로 전환합니다.
