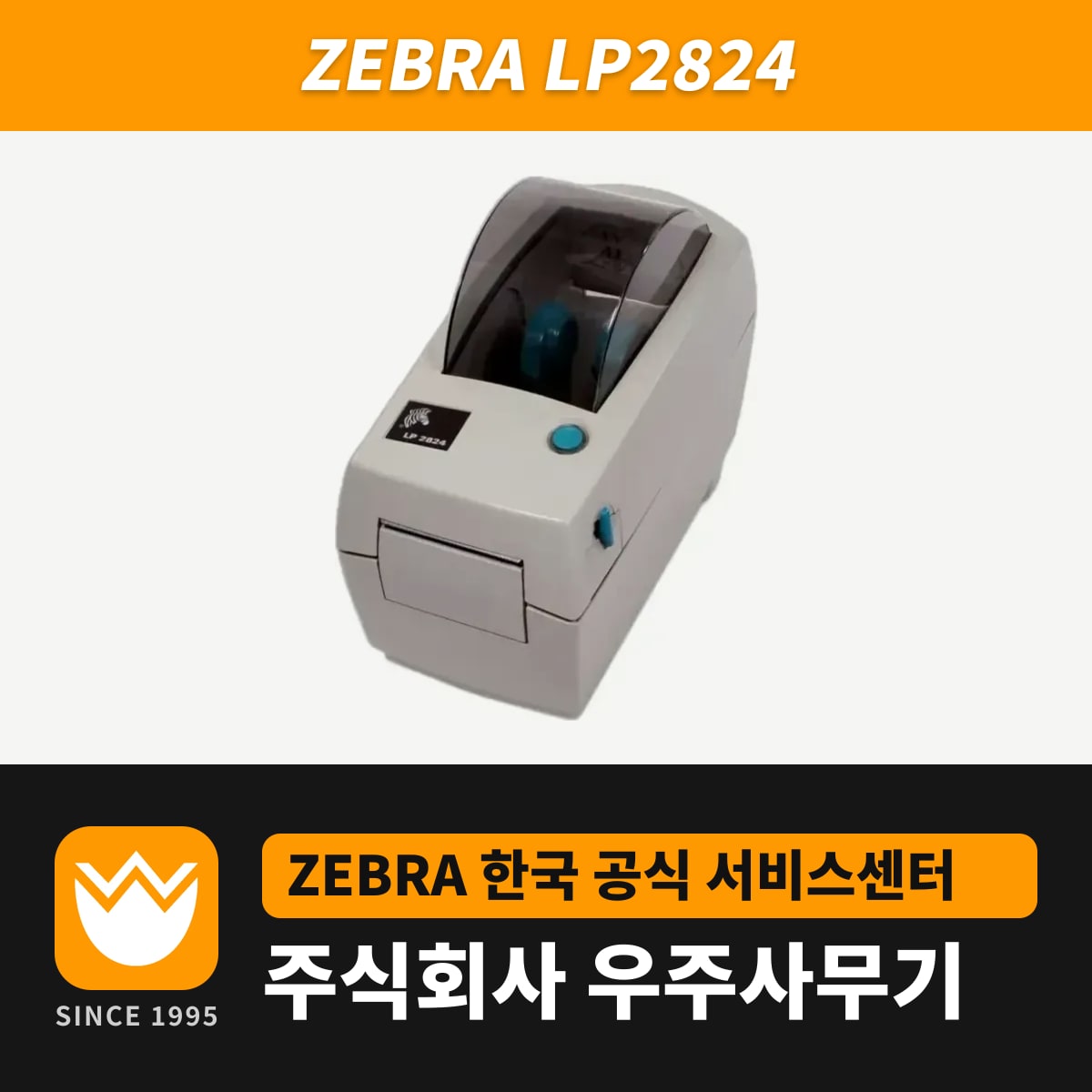

LP2824에는 조작 버튼이 FEED 하나뿐이고 상태는 표시등 1개의 색으로 알려 줍니다. 용지 이송, 길이 측정, 통신 진단을 모두 이 버튼과 전원 스위치 조합으로 합니다. 헤드 찌꺼기를 벗겨 내는 Save-a-Print Head 필름과 청소 카드는 2인치 폭 규격을 사용합니다.
LP2824 펌웨어에는 EPL2 페이지 모드와 함께 옛 EPL1 라인 모드가 들어 있습니다. 리본을 사용하지 않는 감열 전용이고, 출고 구성은 병렬형·USB+DB-9형·이더넷+RJ-11형으로 나뉩니다.
용지 종류에 따라 다른 FEED 버튼 동작
| 프린터 상태 | 짧게 누를 때 | 누르고 있을 때 |
|---|---|---|
| 라벨·태그·팬폴드 용지 | 한 장(폼) 이송 | 연속 이송, 놓으면 다음 폼 시작에서 정지 |
| 연속 롤 용지 | 한 줄 이송 | 연속 이송, 놓는 순간 다음 줄에서 정지 |
| 덮개가 열림 | 반응 없음 | |
새 용지를 넣고 FEED 버튼을 누르면 LP2824는 플래튼을 돌려 용지부터 찾습니다. 용지를 못 찾으면 플래튼이 멈추고 표시등이 빨간색으로 켜지며, 279mm(11인치) 안에서 라벨 사이 간격을 찾지 못하면 호박색으로 켜집니다.
표시등 색으로 보는 상태
LP2824 표시등이 초록색이면 인쇄 중이거나 데이터를 기다리는 정상 상태이고, 박리 모드에서 라벨을 가져가길 기다릴 때도 초록색입니다. 호박색은 덮개 열림 또는 명령 문법 오류입니다.
펌웨어를 내려받는 중이 아닌데 표시등이 빨간색으로 계속 켜져 있으면 용지가 떨어졌거나 전원 투입 때 자체 점검에 실패한 것입니다. 용지가 떨어졌다면 새 롤을 넣고 FEED 버튼을 누르고, 점검 실패라면 전원을 껐다가 다시 켭니다.
통신 진단 인쇄
PC에서 보낸 작업이 라벨로 안 나올 때는 통신 진단 모드로 확인합니다. 전원을 끈 상태에서 FEED 버튼을 누른 채 켜고 표시등이 깜박이면 손을 떼면, LP2824가 용지 센서를 맞추고 설정 내용을 출력한 뒤 덤프 모드로 들어갑니다.
이 상태에서 작업을 보내면 프린터가 받은 데이터를 ASCII 문자와 16진수로 출력합니다. 진단을 마치려면 FEED 버튼을 한 번 누릅니다. "Out of DUMP"라고 인쇄된 라벨이 한 장 나오고 평소 인쇄 상태로 돌아옵니다.
플래튼 롤러 교체
- 덮개를 열고 용지를 모두 빼냅니다.
- 핀셋이나 작은 일자 드라이버처럼 끝이 뾰족한 도구로 좌우 고정 탭을 풀어 앞으로 돌립니다.
- 플래튼을 하단 프레임에서 들어 올려 꺼냅니다.
- 새 플래튼 축에 오른쪽 베어링이 끼워져 있는지 보고, 기어를 왼쪽에 맞춰 내려놓은 뒤 탭을 딸깍 걸리게 되돌립니다.
라인 모드 양식과 ZD411
ZD411이 받는 언어는 ZPL II, EPL2, XML, ZBI, PDF Direct이고 EPL1 라인 모드는 이 목록에 없습니다. 그래서 LP2824를 ZD411 감열 모델로 바꾸기 전에 상태 보고서로 라인 모드가 켜져 있는지부터 확인합니다. 라인 모드로 출력하던 양식은 EPL2 페이지 모드나 ZPL로 다시 만들고, <ESC>EPL2 명령으로 페이지 모드로 돌린 LP2824에서 먼저 시험 인쇄한 다음 ZD411로 보냅니다.
