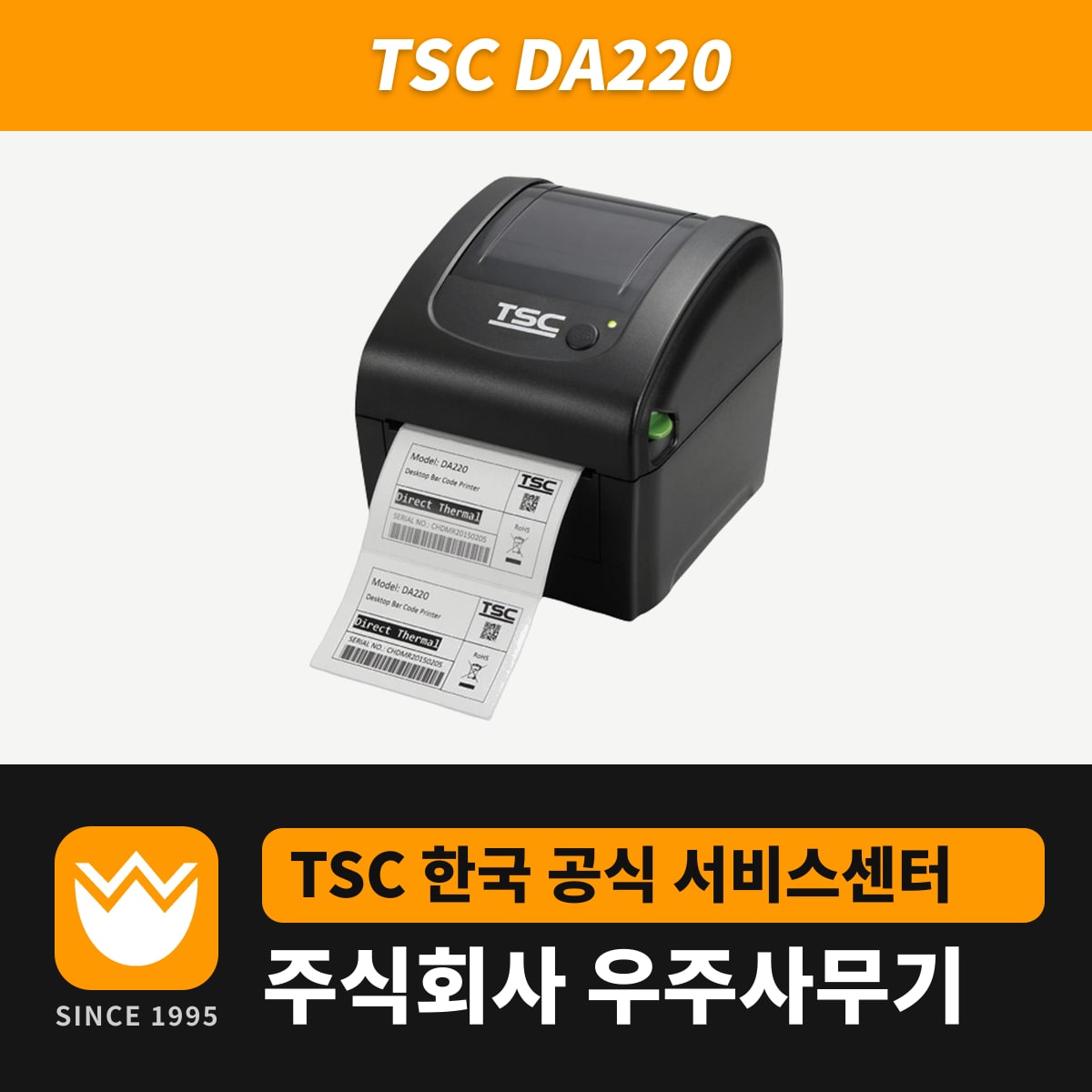

DA220은 리본 없이 감열 라벨만 찍는 TSC 4인치 데스크톱 프린터입니다. 함께 오는 외장 전원 장치가 의료 전기기기 안전 규격 IEC 60601-1을 따르고, TSC는 검체 라벨·약국 라벨·환자 추적을 이 모델의 쓰임새로 꼽습니다.
본체는 폭 172mm, 깊이 195mm, 무게 1.5kg이고 외함은 이중벽 플라스틱 클램셸입니다. 203dpi로 초당 최대 152.4mm, 폭 108mm까지 찍습니다.
DA210과 DA220의 차이
| 항목 | DA220 | DA210 |
|---|---|---|
| 연결 단자 | USB 2.0, USB 호스트, RS-232, 이더넷 | USB 2.0 |
| 메모리 | 플래시 128MB, DRAM 64MB | 플래시 8MB, DRAM 16MB |
| 최대 인쇄 길이 | 25,400mm | 2,794mm |
| 필오프 모듈·커터(대리점 옵션) | 있음 | 없음 |
병동이나 약제실의 여러 PC에서 한 대로 뽑으려면 이더넷이 있는 DA220을 고릅니다. RS-232 단자에는 KP-200 Plus 키보드 표시 장치나 KU-007 Plus 키보드 같은 사용자 옵션을 연결합니다.
용지 규격과 센서 조건
용지 폭은 19~114mm, 두께는 0.055~0.19mm이고 라벨은 길이 10mm부터 받습니다. 라벨 사이 갭은 2mm 이상, 블랙마크는 높이 2mm·폭 16mm 이상이어야 센서가 읽습니다. 연속지, 다이컷, 블랙마크, 외부 팬폴드, 영수증 용지를 씁니다.
용지를 바꾼 뒤 센서를 맞추는 순서는 이렇습니다.
- 전원 스위치를 끕니다.
- FEED 버튼을 누른 채 전원 스위치를 켭니다.
- LED가 주황색에서 빨간색으로 바뀌어 5번 깜박이는 동안 버튼에서 손을 떼면 갭·블랙마크 센서 감도를 보정합니다.
- 블랙마크 센서로 고정해 보정하려면 LED가 초록/주황으로 5번 깜박일 때, 갭 센서로 고정해 보정하려면 빨강/주황으로 5번 깜박일 때 손을 뗍니다.
필오프 모듈과 커터
대리점 옵션인 필오프 모듈을 달면 라벨이 대지에서 떨어진 채 나옵니다. 이때 속도는 2~3ips로 내려가고, 라벨 길이는 1~6인치이고, 필러 모드의 작동 환경 기준은 40°C·습도 45%입니다. 길로틴 커터는 완전 절단과 부분 절단 두 종류가 있습니다.
의료 현장의 헤드 청소
헤드는 라벨 롤을 갈 때마다 닦습니다. 전원을 끄고 1분 이상 식힌 뒤 100% 에탄올이나 이소프로필 알코올을 묻힌 면봉으로 헤드 면을 훑습니다. 의료용 알코올은 헤드를 상하게 하므로 DA220 헤드 청소에 쓰지 않습니다.
플래튼 롤러는 롤을 갈 때 전원을 끄고 돌려 가며 물로 닦고, 센서 먼지는 한 달에 한 번 압축 공기나 진공청소기로 뺍니다.
드라이버와 사용설명서는 DA220 드라이버 다운로드 페이지에 있고, 라벨 양식은 무료 프로그램인 착한라벨 디자이너에서 DA220 드라이버를 골라 만듭니다.
