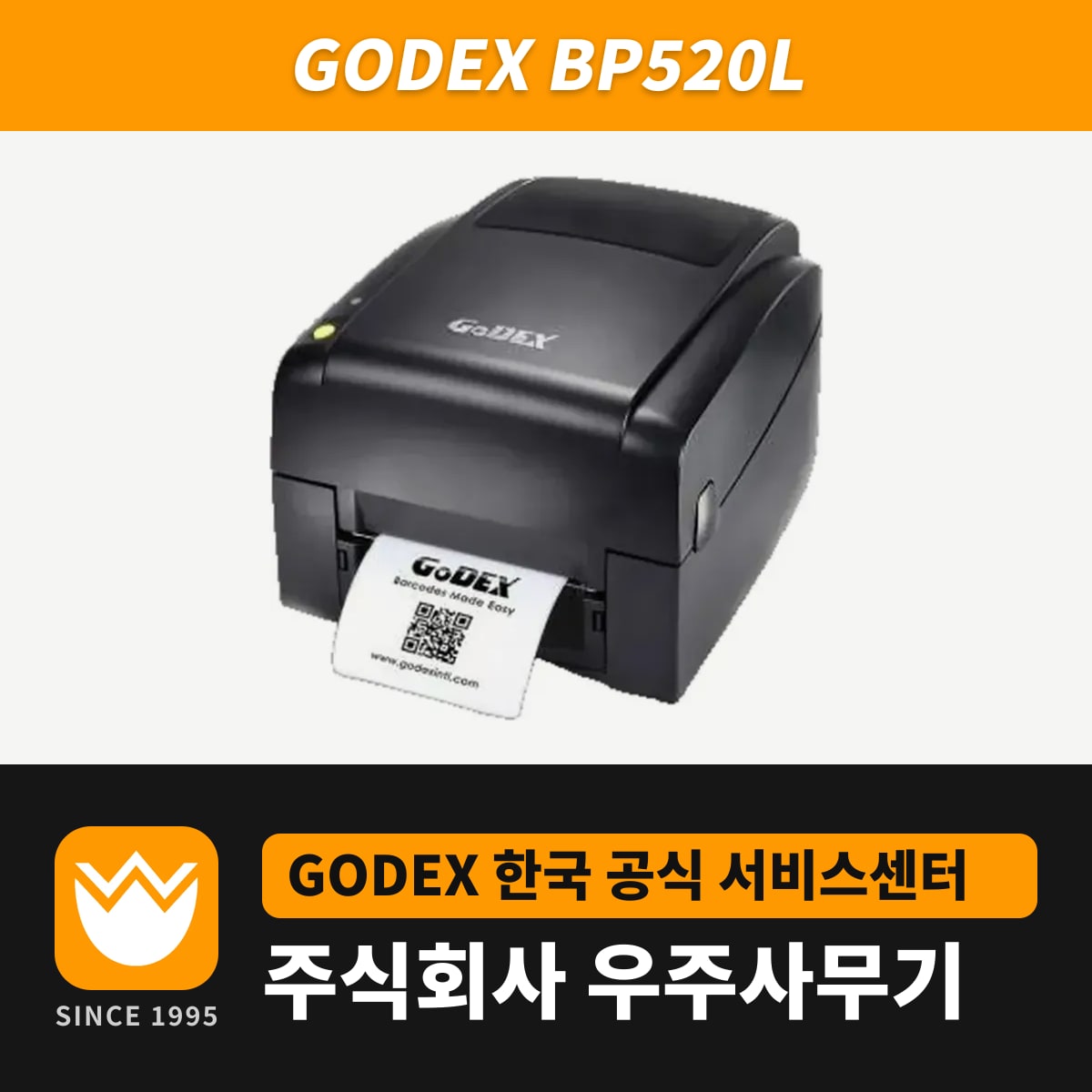

BP520L은 203dpi에서 초당 177mm(7ips)까지 인쇄하는 GoDEX 4인치 프린터입니다. 해상도가 같은 BP500L은 5ips이고, 인쇄 폭 108mm와 용지·리본 규격은 두 모델이 똑같습니다.
차이는 속도 하나입니다. 7ips라는 최고 속도는 라벨 종류, 두께, 대지 구조에 따라 낮아집니다.
BP520L에 다는 옵션 모듈과 조건
| 옵션 | 사용 조건 |
|---|---|
| 라벨 디스펜서 | 라벨 폭 110mm까지, 높이 25mm 이상, 정지 위치 9mm |
| 기요틴 커터 | 용지 폭 116mm까지, 라벨 높이 30mm 이상, 정지 위치 30 |
| 로터리 커터 | 라벨 높이 30mm 이상, 정지 위치 30 |
| 무선랜 프린트 서버 | 판매점 장착 |
칼날 수명은 기요틴이 두께 250μm·폭 3인치 라이너 기준 40만 회입니다. 로터리는 160g/㎡ 용지에서 50만 회, 200g/㎡ 용지에서 25만 회로 두꺼울수록 짧아집니다.
기요틴·로터리 2종 모두 접착 라벨을 그대로 자르면 칼날에 풀이 남아 절단이 나빠집니다. 인쇄면이 롤 안쪽으로 감긴 라벨도 커터와 함께 사용하지 않습니다.
디스펜서 끝에는 종이 센서가 있어, 떼지 않은 라벨이 센서를 덮고 있으면 다음 장을 인쇄하지 않습니다. 나온 라벨을 떼면 이어서 1장씩 인쇄합니다.
모듈 장착 전 확인
모듈 케이블은 반드시 전원을 끈 상태에서 꽂습니다. 켠 채로 연결하면 메인보드가 상합니다.
본체 안 잭은 2개로, 아래쪽이 디스펜서용이고 위쪽이 커터용입니다. 본체를 뒤집어 앞쪽 나사 2개를 풀고 바닥 덮개를 앞으로 당겨 빼면 장착 자리가 드러납니다.
헤드 압력과 인쇄 라인 조정
두께가 고르지 않은 특수 용지에서 인쇄가 흐리면 좌우 조정 나사 2개로 헤드 압력을 바꿉니다. 나사를 + 방향으로 돌리면 압력이 올라가고 − 방향이면 내려갑니다. 끝까지 세게 조이면 기구가 망가지니 조금씩 돌려 가며 시험 인쇄로 확인합니다.
용지 한쪽 가장자리만 흐리면 인쇄 라인이 비뚤어진 경우입니다. 조정 휠을 돌려 헤드를 용지 이송 롤러와 평행하게 맞춥니다.
드라이버는 BP520L 다운로드 페이지의 GoDEX 통합 드라이버를 설치하고, 양식 작업은 착한라벨 디자이너로 합니다.
