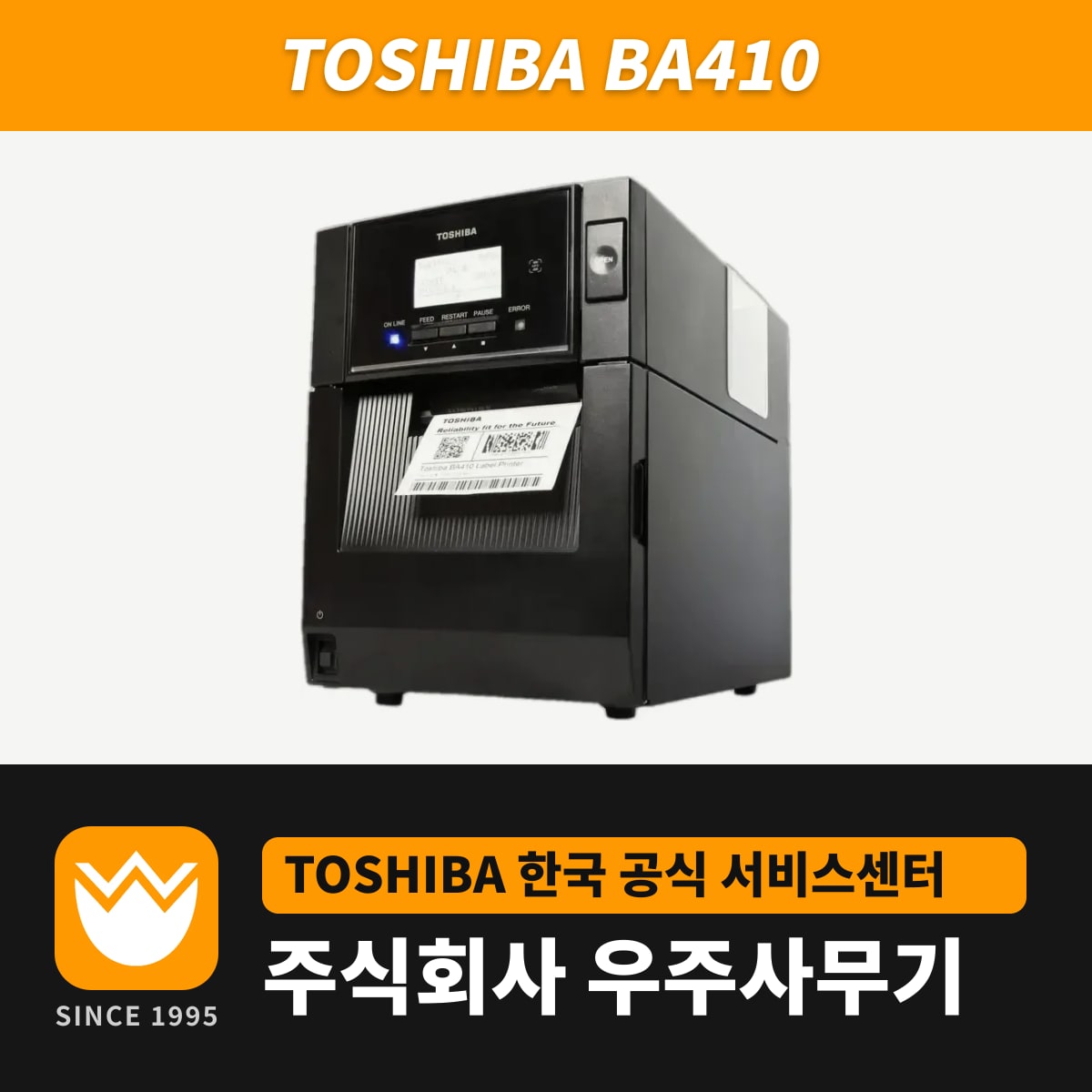

BA410은 도시바 BA400 시리즈 가운데 금속 케이스를 씌운 모델로, 공장 같은 산업 현장에 설치해 운용합니다. 203dpi인 BA410T-GS12와 300dpi인 BA410T-TS12 모두 초당 203.2mm(8ips)까지 인쇄합니다.
본체 무게는 15kg이고, 용지 롤은 외경 200mm, 리본은 450m까지 들어갑니다. 같은 시리즈 플라스틱형 BA420보다 롤이 약 48mm 더 큽니다.
용지 넣는 순서
- 윗덮개를 끝까지 열고, 상부 센서 뭉치가 닫힌 상태로 미디어 홀더 뭉치를 꺼냅니다.
- 지관 38·40·42·76.2mm 롤에 축을 끼우고 왼쪽 홀더를 밀어 붙이면 롤이 가운데로 맞춰집니다.
- 홀더 뭉치를 다시 넣고 센서 뭉치를 연 뒤 용지를 앞으로 빼서 가이드 2개를 용지 폭에 맞춥니다.
- 상부 센서 레버가 딸깍 걸릴 때까지 뭉치를 내립니다. 덜 잠기면 용지 걸림이나 인쇄 불량이 납니다.
피드 갭 센서와 블랙마크 센서 맞추기
라벨 사이 간격을 읽는 피드 갭 센서는 위·아래 2개가 한 쌍입니다. 블랙마크 없는 라벨이면 아래쪽 탭으로 센서를 라벨 폭 가운데에 맞추고, 위쪽 탭으로 윗센서를 아래 센서와 일직선으로 맞춥니다. 2개가 어긋나면 PAPER JAM 오류가 뜹니다.
블랙마크 용지는 뒷면 마크의 가운데에 블랙마크 센서를 맞춥니다. 용지가 끝났는지는 계속 갭 센서 2개가 읽으므로 이때도 위아래를 맞춰 둡니다.
두께에 따른 헤드 위치 레버
라벨이나 얇은 용지는 좌우 레버 2개를 앞쪽으로, 태그지나 두꺼운 용지는 뒤쪽으로 옮깁니다. 두 레버는 같은 방향이어야 인쇄가 흐려지지 않고, 가운데에 걸쳐 두면 헤드 위치 축을 막아 윗덮개가 닫히지 않습니다.
BA410 화면 오류 메시지
| 메시지 | 원인 | 조치 |
|---|---|---|
| HEAD OPEN | 윗덮개가 열림 | 덮개를 닫고 RESTART |
| COVER OPEN | 앞덮개가 열린 채 발행 | 앞덮개를 닫고 RESTART |
| PAPER JAM | 용지 걸림, 센서 종류·위치 불일치, 설정 크기와 다른 용지 | 용지를 다시 걸고 센서 위치를 맞춘 뒤 RESTART, 센서 종류가 틀렸으면 전원을 다시 켜고 맞는 센서로 재전송 |
| NO PAPER | 용지 소진, 용지가 느슨함 | 새 용지를 걸거나 느슨한 용지를 감아 당긴 뒤 RESTART |
| RIBBON ERROR | 리본 소진, 리본 이송 불량 | 리본 교체 후 RESTART |
| EXCESS HEAD TEMP | 헤드 과열 | 전원을 끄고 약 3분 식힘 |
BA410에 보낼 양식은 착한라벨 디자이너에서 만들고, 드라이버는 BA410 드라이버 페이지의 도시바 통합 드라이버를 사용합니다.
