6인치 168mm 폭에 300dpi 헤드를 고르던 Xi4

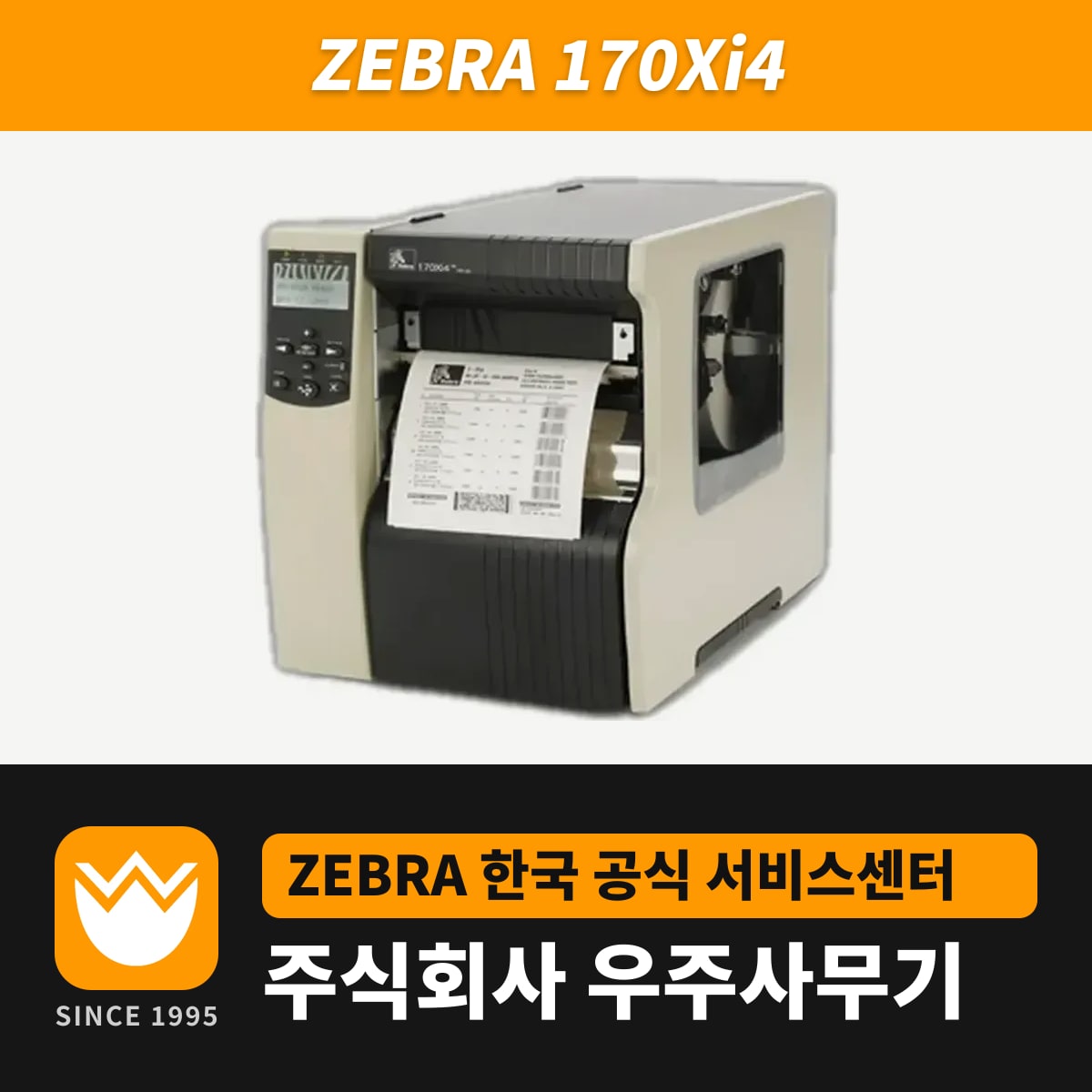

170Xi4는 폭 168mm(6.6인치)까지 인쇄하는 Xi4 모델로, 203dpi와 300dpi 헤드가 따로 나왔습니다. 203dpi는 최고 12ips(305mm/s), 300dpi는 최고 8ips(203mm/s)로 돌고, 두 해상도 모두 연속지에는 2,540mm까지만 이어서 인쇄합니다. 같은 Xi4라도 140Xi4·220Xi4의 연속 인쇄 한계는 3,810mm라서, 긴 연속 라벨은 170Xi4에서 먼저 잘립니다.
170Xi4 판매는 2018년 4월 2일에 끝났고, 아시아·태평양 지역에서만 2019년 말(12월 31일)까지 이어졌습니다. 제조사 수리·기술 지원도 2023년 5월 2일에, 아시아·태평양은 2025년 3월 31일에 마감됐습니다.
라벨 폭 설정 범위와 틀린 설정의 증상
프린터 메뉴의 인쇄 폭(Print Width)은 도트 수로 넣습니다. 203dpi 헤드는 2~1,344도트, 300dpi 헤드는 2~1,984도트까지 들어가고, 공장 설정은 각각 최대 도트입니다.
폭을 라벨보다 좁게 설정하면 프린터가 양식 일부를 인쇄하지 못하고, 넓게 설정하면 라벨 밖 플래튼 롤러에 인쇄가 묻습니다. 폭이 좁은 라벨로 바꿀 때는 이 설정부터 라벨 폭에 맞춥니다.
300dpi 모델의 농도 시험(FEED 셀프 테스트)
- 설정 라벨을 한 장 출력해 지금의 농도(Darkness) 설정을 적어 둡니다.
- 전원을 끄고, FEED 버튼을 누른 채 전원을 켭니다. 조작부 첫 번째 표시등이 꺼지면 버튼에서 손을 뗍니다.
- 300dpi 모델은 2·6·8ips로, 현재 농도보다 3단계 낮은 설정부터 3단계 높은 설정까지 7장씩 인쇄합니다(203dpi 모델은 2·6·10ips).
- 바코드 검증기나 현장 스캐너로 읽어 보고, 막대가 번지지 않으면서 가장 잘 읽히는 장의 농도를 설정에 넣습니다.
시험 라벨 예시와 바코드 품질 판정표는 170Xi4 다운로드 페이지의 사용자 가이드에 있습니다.
ZT620과 같은 소모품 규격, 달라지는 라벨 조건
제조사 지정 후속 ZT620은 최대 인쇄 폭이 같은 168mm이고, 용지 폭 51~180mm와 리본 폭 51~170mm, 지관 76mm에 외경 203mm 롤까지 170Xi4와 같습니다. 커터로 자르는 용지 두께 상한도 두 기종 모두 0.18mm입니다. 다만 ZT620은 라벨 간격을 4mm까지만 받으므로, 간격이 그보다 넓은 라벨이나 두께 0.25mm가 넘는 태그는 옮기기 전에 시험 인쇄부터 합니다.
300dpi를 사용하던 현장은 ZT620 300dpi로 옮기며, 최고 속도는 8ips로 같지만 연속 인쇄 한계는 2,032mm라 170Xi4의 2,540mm보다 짧습니다.
